目前，机械行业使用的计算机绘图软件品种较多，如AutoCAD，开目CAD、天喻InteCAD、清华天河TH-MCAD、机械工程师、MDT以及CAXA电子图板等，大多数软件都是以AutoCAD为平台经过二次开发而成，而CAXA电子图板是我国自行开发、具有自主版权的国产软件，在逐步走向软件国产化的今天，深入了解CAXA电子图板的功能对学习、推广国产软件具有非常重要的现实意义。

CAXA在1997年推出了第一代产品——电子图板97，而后相继推出了多个版本，版本不断更新，功能愈来愈完善。现已形成了以CAXA电子图板为基础，CAXA工艺图表、CAXA数控车、CAXA线切割、CAXA制造工程师以及CAXA雕刻等设计、制造加工和编程系列软件，其产品的应用范围也愈来愈广。

目前，CAXA电子图板不仅被国内数十万家企业广泛使用，还是教育部普通高校/高等职业教育机械设计课程使用软件、中央电大工程专业必修软件、全国制图员职业资格考试/技工考级唯一指定考试软件和劳动及社会保障部现代制造技术远程教育培训一数控工艺员指定培训软件，被全国2000多所院校选作为教学/培训使用软件。可以肯定，随着我国加入WTO逐渐溶入全球化竞争大潮，在愈来愈重视知识产权的今天，CAXA电子图板将会有广阔的应用前景。

CAXA电子图板逐渐受到各大重型企业和人们的青睐，并在发展的过程中取得了可喜的成绩，它之所以处于不败之地，它具有与AUTO CAD不同的特点：

界面比较
CAXA电子图板的下拉菜单、工具栏和状态栏等与AutoCAD界面基本一致，但它以立即菜单取代了AutoCAD的命令行，各种命令在立即菜单中都有显示，无需键盘输入命令。与AutoCAD的界面相比，CAXA电子图板更简洁，相同尺寸屏幕上绘图区的利用率更大。

绘图功能比较
AutoCAD的绘图命令较多，有普通直线、射线、构造线、多线、多义线、样条线，有矩形、圆、圆弧、圆环和椭圆等，CAXA电子图板则分为基本曲线和高级曲线两类，基本曲线除了直线、圆、圆弧、矩形和样条线等命令外，还增加了中心线、轮廓线以及等距线绘制。在直线命令中集成了AutoCAD的射线、构造线和多线等命令。

不仅如此，还增加了角平分线、切线/法线的绘制;中心线命令可以画出圆、圆弧以及两平行直线的中心线;轮廓线命令相当于AutoCAD中的多义线，可在直线和圆弧间不断切换画出连续的轮廓线；等距线命令相当于AutoCAD中的偏移命令，但它可双向同时偏移，还可进行偏移填充。

在高级曲线中，增加的孔/轴、波浪线、折线和公式曲线则更有特色，可以按给定尺寸直接画出圆轴、圆孔、锥轴、锥孔以及更具制图特色的折断线，还可根据已有公式或输入公式自动画出公式曲线。CAXA电子图板中没有独立的圆环命令，但可通过等距线命令选择填充来实现。可见，CAXA电子图板的绘图功能比AutoCAD更加全面。
编辑功能比较

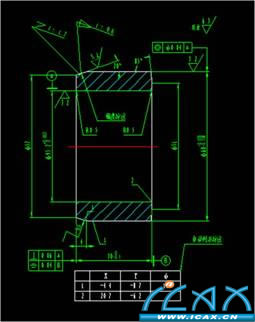

CAXA电子图板的实体编辑命令几乎包含了AutoCAD的所有编辑命令，其中最具特色的是倒角命令中的外倒角、内倒角以及局部放大命令。外倒角和内倒角分别用于轴端和轴孔倒角，绘制轴孔类零件十分方便。外倒角和内倒角，如图1所示。

 图1   外倒角和内倒角

局部放大命令则可用一个圆型或矩型窗口将图形的任意局部按比例进行实时放大，满足机械图样中局部放大的要求，如图2所示。

 图2  局部放大标注

尺寸标注比较
CAXA电子图板的尺寸标注与AutoCAD相比，命令更齐全，集成度更高。例如，仅一个尺寸标注命令就包括了基本标注(含半径标注、直径标注)、基准标注、连续标注、三点角度、半标注、大圆弧标注、射线标注、锥度标注以及曲率半径标注等多项内容。尺寸标注除包含了AutoCAD所有的尺寸标注命令外，还新增了许多更加实用的命令(如锥度标注、自动列表标注、倒角标注、基准代号标注、粗糙度标注、焊接符号标注、剖切符号标注等)，如图3～图4所示

 图3  锥度、自动列表标注

 图4  倒角、基准代号、粗糙度、焊接符号、剖切符号标注

图板的尺寸驱动功能可通过修改尺寸值而动态改变图形中的尺寸标注。CAXA电子图板的尺寸标注样式也比AutoCAD更简洁、便于掌握。

图库设置
图库设置是CAXA电子图板的明显特色之一，为绘制机械图提供了极大方便。CAXA电子图板为用户提供了丰富的标准件的参数化图库，包括常用的机械零件、密封件、管件、机床夹具、电机、电气符号、液压气动符号以及农机符号等，用户还可以通过自定义图符，方便快捷地建立自己的图库。需要时，用户可以直接提取所需零件，按规格输入尺寸参数或非标准尺寸，即可获得选用零件的轮廓图。

 图5   自定义图库

CAXA电子图板还根据机械图特点设立了构件库，提供了六种止锁孔、退刀槽结构，只需输入槽的宽度和深度即可获得所需的结构。
此外，CAXA电子图板还设立了技术要求库，分一般要求、热处理要求、公差要求和装配要求等，用户选用某技术要求后可添加、修改参数和项目，在图形上直接生成技术要求文本。

幅面设置
CAXA电子图板的幅面设置与AutoCAD相比，除了有符合国标的图纸幅面、图框设置外，还单独设有标题栏、零件序号和明细表。调入图框，再调入标题栏后可直接填写项目，用户也可根据需要将自行绘制的图形定义为标题栏。零件序号功能可以逐件编排零件序号，输入明细项目后自动生成明细栏。通过明细表菜单，还可定义表头、填写或修改明细项目，这些功能对于绘制装配图十分有用。

CAXA电子图板的问世给我们带来了很多方便，CAXA一个值信赖的朋友，以上仅是个人的一点看法，让我们一起关注CAXA，在此我祝CAXA路子越走越宽，软件越做越成功。

附件

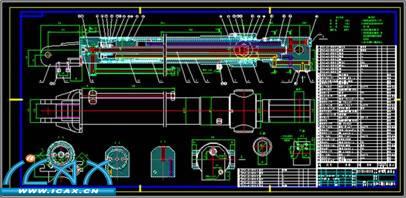

以下是本人仅用2小时设计的工程重型机械伸缩液压油缸

关于CAXA
北京数码大方科技有限公司（CAXA）是中国领先的CAD和PLM软件供应商，拥有完全自主知识产权的系列化的CAD、CAPP、CAM、DNC、PDM、MPM等软件产品和解决方案，覆盖了设计、工艺、制造和管理四大领域，产品广泛应用在装备制造、电子电器、汽车及零部件、国防军工、工程建设、教育等各个行业，有超过2.5万家企业用户和2000所院校用户。CAXA被评为2008工业软件优秀企业、中关村百家创新型试点企业，先后荣获中国设计贡献金奖、中国软件行业20年 “金软件” 奖、中国十大创新软件产品等荣誉。CAXA已在全国建立起了35个营销和服务中心、300多家代理经销商、600多个教育培训中心和多层次合作伙伴组成的技术服务体系；截至2008年，CAXA已累计销售正版软件超过28万套，拥有46个产品著作权和45项专利及专利申请，各大出版机构出版CAXA教材超过500种。
