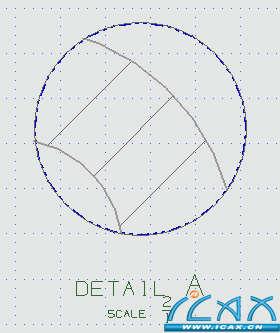

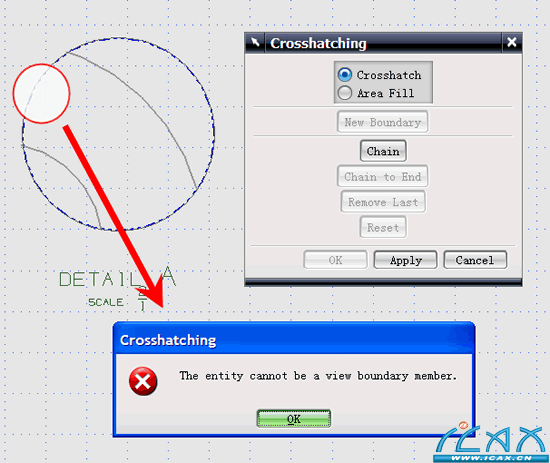

在局部视图中插入剖面线一般期望它不超出局部视图的边界。如下的例子，如果直接选择局部视图的边界作为剖面线的边界会出错。

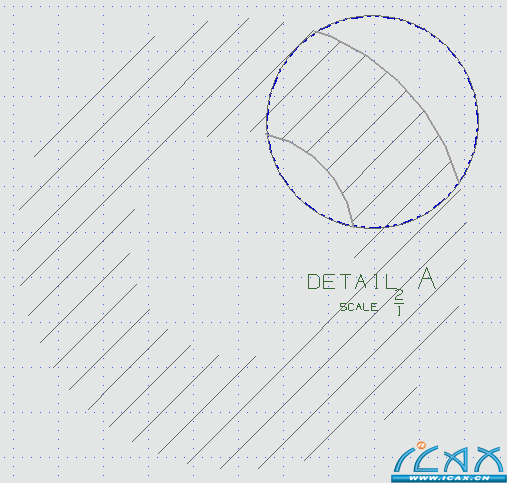

如果直接选择面定义剖面区域，剖面线会充满整个面的范围，而忽略局部视图的边界（注：这个问题在NX6解决）

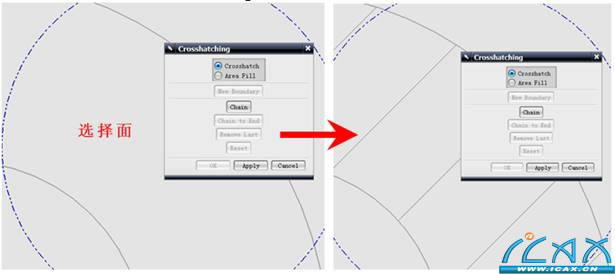

正确的方法如下： 步骤1，右击选择局部视图，从弹出菜单选择Expand 步骤2，执行InsertCrosshatching，用鼠标选中剖面线所在的面。
步骤3，右击选择局部视图，从弹出菜单选择Expand以回复图纸状态。
|
