如何在工程图纸上标注360度角度尺寸？

2008-10-28 00:00| 查看: 43397| 评论: 0|来自: Siemens PLM Software

摘要: 问题/故障:选择一条线两次以创建角度尺寸并使用了 ‘替换解（Alternate Solution）’，但是不能创建360度的角度尺寸。不确定为什么不能创建，帮助文件里也没有说可以或不可以。解决办法：你可以通过设置选线方法为 ...

问题/故障:

选择一条线两次以创建角度尺寸并使用了 ‘替换解（Alternate Solution）’，但是不能创建360度的角度尺寸。不确定为什么不能创建，帮助文件里也没有说可以或不可以。

解决办法：

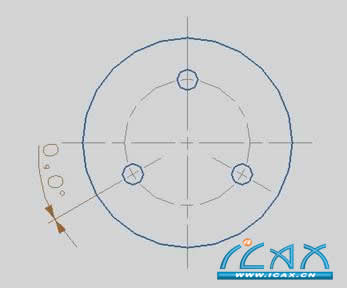

你可以通过设置选线方法为‘输入角度（Enter Angle）’来创建360度角度尺寸。以下的步骤以上图为例，说明如何创建360度角度尺寸。

步骤 1，标注时确认选线方法设置为‘输入角度（Enter Angle）’。

步骤 2, 选择圆心 输入角度-150。

步骤 3，选择圆心输入角度209.999。

步骤 4，点击按钮‘替换解（Alternate Angle）’，这样角度尺寸将显示角度为360。
