创建等半径圆角

3.81：创建等半径圆角

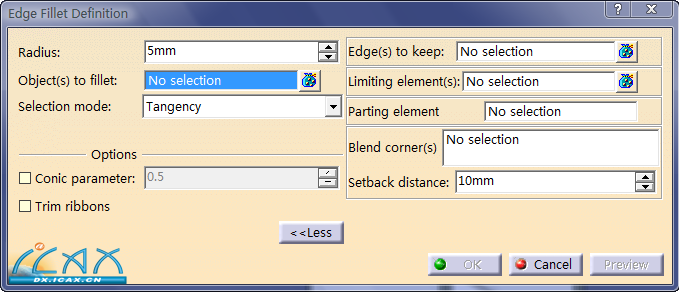

1：打开\Training Part\Part Design\ Edge Fillet.CATPart 文件，单击倒圆角，出现倒圆角定义 (Edge Fillet)对话框。


2：选择如下图的边线，单击预览可以查看圆角的创建结果。

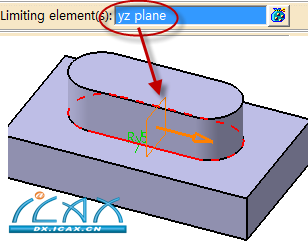

3：点击更多 (More)选项，选择限制平面yz plane，单击确认完成 。（点击箭头可以切换方向）
