创建结合修剪

3.76创建结合修剪

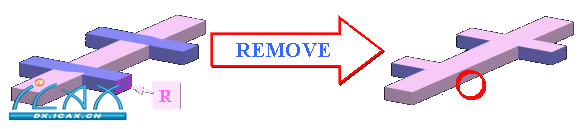

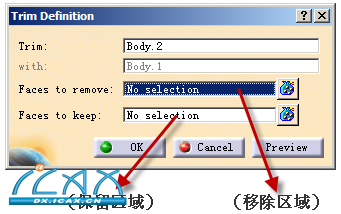

1：移除 (REMOVE)：仅移除选定的几何体。

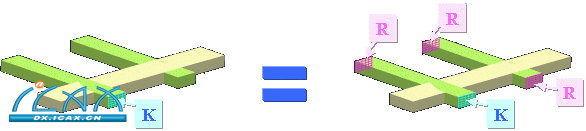

2：保留 (KEEP)：保留选定的几何体。其它所有几何体都被移除。

3：如果存在“保留 (KEEP)”规格，则不必使用“移除 (REMOVE)。

4：实例练习。

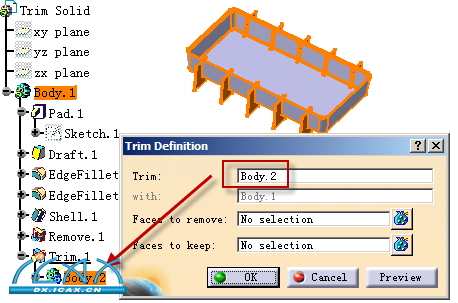

1）打开\Training Part\Part Design\Trim Solid.CATPart文件，单击布尔运算操作工具栏里的结合修剪几何体指令

，选择Body.2几何体将出现如下对话框。

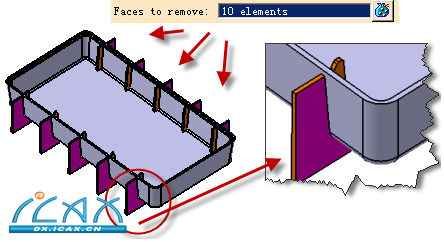

2）依次选择移除的面，如下图。

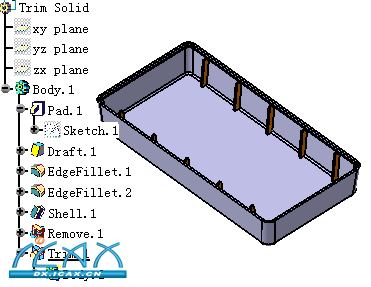

3）单击确认完成结合修剪创建。
