[第七章 零件装配] 7.7建立及编辑爆炸视图

创建爆炸视图
通过案例操作理解选项内容，打开文档amd_fix_assm_explode.prt，创建爆炸视图。
选择创建爆炸视图图标，弹出爆炸视图对话框，指定爆炸视图名称。

图ch03_03

在绘图区左下角默认名是视图名加上 exploded，可在工作视图爆炸选项中更改为非爆炸视图。

自动爆炸组件
选择自动爆炸组件选项，将组件按照装配配对条件的反向按输入的距离5，炸开组件。

图ch3-04

图ch3-05

自动炸开组件是根据配对约束反向炸开，其创建第一次的结果爆炸图可能不完美，所以我们需辅助使用编辑爆炸视图选项。

编辑爆炸视图

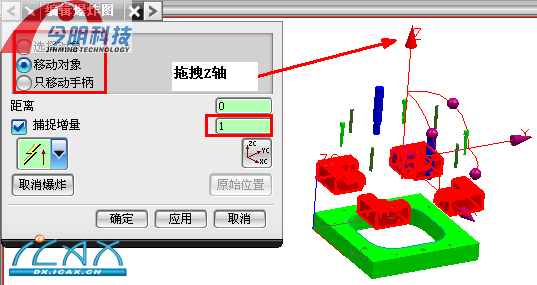

对于自动爆炸视图没能炸开或者炸开位置不理想的组件，需编辑爆炸视图，拖动组件到合理位置。选择组件，按照操作手柄移动组件对象。可同时调整多个组件，也可以单个组件调整，拖拽方向可以按坐标轴，也可以旋转方向。

图ch03-06

取消爆炸组件
该选项可以将组件从爆炸状态返回到装配状态。

删除爆炸视图
在创建爆炸视图中，可以创建多张爆炸视图，删除选项可以删除不需要的爆炸视图。

隐藏和显示组件
在创建爆炸视图中，某些组件可以设为可见或是不可见，按照要求显示和隐藏组件。
装配引线
在装配爆炸视图中，需要添加装配引线，以指出装配组件的位置和先后顺序。

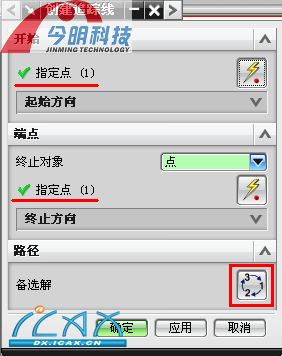

选择创建追踪线命令，弹出创建追踪线对话框，定义追踪线的起点和终点，可定义追踪线方向和在备选解内替换结果。

图ch03-07

图ch03-08
