这个料斗应该怎样加截面才可以画得好看？

只看该作者 · 发表于 2002-9-26 23:09:24

您需要登录才可以下载或查看，没有帐号？注册

x

这个料斗应该怎样加截面才可以画得好看？

只看该作者 · 发表于 2002-9-26 23:09:59

只看该作者 · 发表于 2002-9-27 10:12:14

哇,老兄,我们真是同病相怜啊,用变化剖面扫描就可以了,见PART
斑竹,您好像很久没有给我加过分了啊,这次我愿意帮助他人,应该要鼓励一下吧

:D:D:D:D:D:D

只看该作者 · 发表于 2002-9-27 17:48:04

我觉得能用简单命令完成的，为便于修改，即使特征多一些也应该使用简单命令，比如这个件，下边可用EXTUED,上边用BOUNDRY建立面，不知道是不是这样。

请指教，谢谢！


只看该作者 · 发表于 2002-9-27 22:20:25

gdchen你的附件如何打开，另存为97321-12_prt_1.prt还是不能打开，请赐教？

只看该作者 · 发表于 2002-10-3 00:09:04

版主请教一教我这几个曲面应该怎样才好画？

只看该作者 · 发表于 2002-10-3 02:01:02

做這個面的方法有很多種
就看你對曲面質量的要求了？
gdchen ，他做的也是一個方法
不過一些稜線太明顯了

我再提供另一種方法，修正了一些線段（圓形的3D位置）
不知會不會影響你的配合尺寸？

1. 先把周圍的 R 角去掉

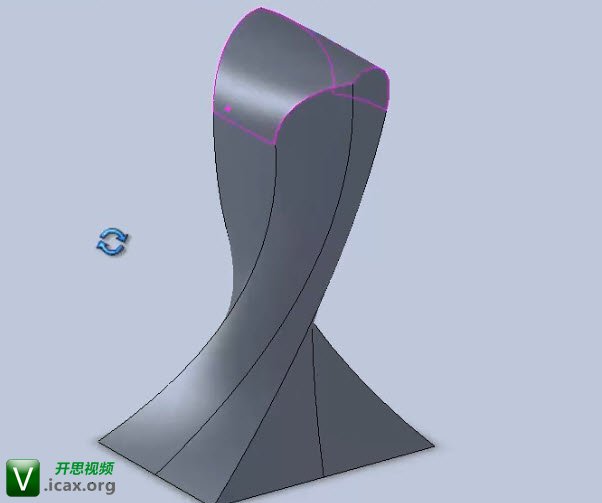

2. 產生如下圖的「標準四邊」面
.

只看该作者 · 发表于 2002-10-3 02:05:07

3. 然後把上面的圓形 trim 掉

4. 最後外觀完成後，再來倒周圍的四個角

這是我會採用的方法
如此可以確保曲面的質量
方便後續的機構設計
你可以參考看看！
.
