[第八章 工程制图] 8.3图纸背景与栅格设置

2011-5-25 10:45| 查看: 61819| 评论: 1|原作者: 今明科技|来自: 今明科技

摘要: 本章主要讲述图纸背景与栅格设置。内容包括：绘图空间背景，绘图界面单色设置,.栅格设置，三种栅格类型，在部件导航器上可切换单色与栅格显示或关闭显示，图纸平面与3D模型空间切换。
图纸平面与3D模型空间切换

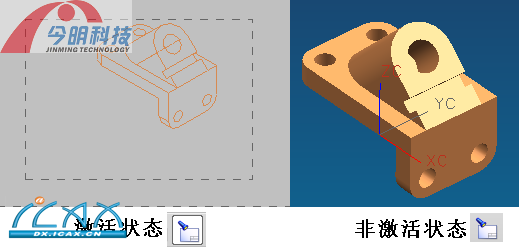

显示图纸页:用于在建模显示与图纸显示之间切换。(在不退出制图模块的环境下切换显示到三维模型空间).
操作:从菜单视图→显示图纸页 .

CH1_041
小结练习:
1、打开部件drawing_exercise，创建一张A0大小，单位为毫米的图纸,并设置图纸为单色（背景设为白色，前景设为白色）。
２、将已存在的SHEET3改成A3大小，且命名为A3的图纸页。

[本章结束]
