创建螺纹

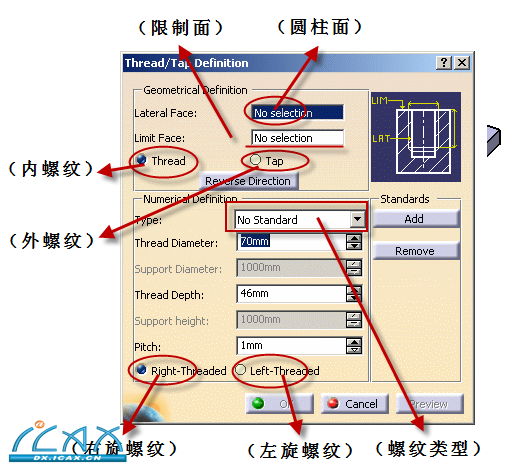

3.47 创建螺纹 (Thread-Tap)

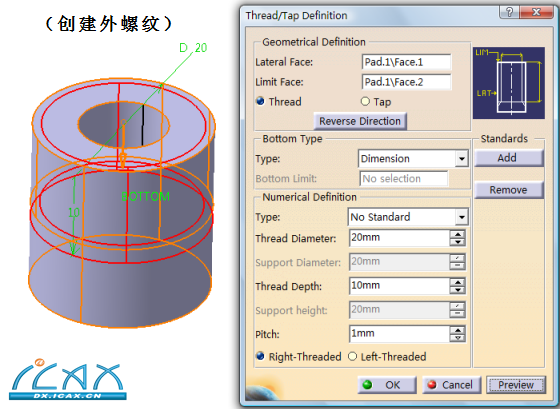

1：创建外螺纹
选择圆柱的外表面，选择限制面，系统将自动创建相应大小的螺纹，如需要修改，可以选择螺纹类型。


2：创建内螺纹
选择圆柱的外表面，选择限制面，系统将自动创建相应大小的螺纹，如需要修改，可以选择螺纹类型。


（注：螺纹创建是一个特征信息的输出，方便以后在工程图的注释。而并没有创建相应的建模特征，这样针对图形的大型运算带来更多的方便。）
