[第五章工程制图] 5.2 页面创建

2011-8-1 12:02| 查看: 54897| 评论: 0|原作者: biiby|来自: 开思网

摘要: 5.2 页面创建5.21 创建页面1：点击下拉菜单Start--Machanical Design--Drafting 新建工程图，出现新建工程图对话框，如下图：2：单击确认按钮，可以快速进入到工程图模块。 5.22 定义页面1：在新建的页面上单击鼠标右 ...

创建图框

5.24 创建图框

1：单击下拉菜单Edit--SheetBackground 切换到背景模式，再次单击下拉菜单Insert---Drawing--Frame and Title Block 创建图框，出现图框定义对话框，如下图：

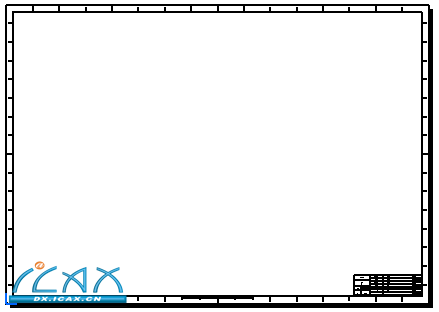

2：点击确认按钮，可以快速的创建一个模版图框，可以自定义编辑图框信息，如下图：

3：点击下拉菜单Edit—Working views 切换到视图工作模式，可以回到之前的界面下，继续创建工程图。
