[NX教程] 弯钩按图建模教程

2012-1-13 13:57| 查看: 43563| 评论: 0|原作者: smildcat|来自: 开思网

摘要: 弯钩按图建模教程技术要领：V-SWEEP功能的使用在使用V-SWEEP功能时，可以选择多条引导线并且可以实现G1连续的边界约束。其观念是约束截面线在引导线与当前草图平面的交点上，约束点在点上，也可以约束在此点实现相切 ...

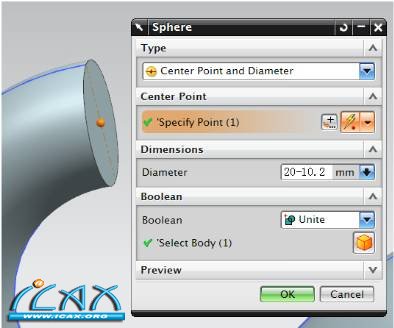

5.通过终点绘制一圆球并与实体求和，完成端部模型创建。

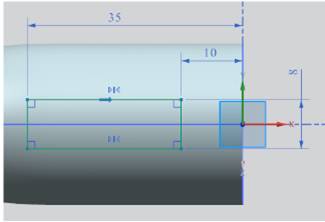

6.选择坐标平面，绘制如图草图（没有必要绘制腰圆形的草图，不像CATIA，提供次类型，直接画矩形，拉伸后导圆角，方法很不错）

7.求和，倒圆角，完成题目要求。

8.工程图。
