建立与编辑尺寸熟练操作4

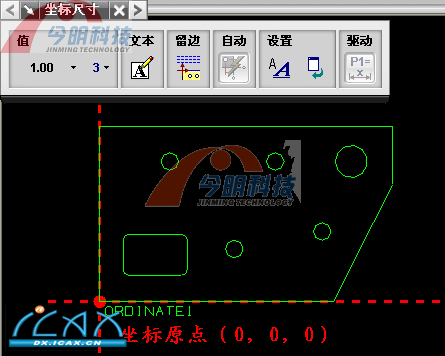

操作四：原点坐标尺寸标注。打开部件Dimension_4.prt,创建尺寸。 步骤一：从菜单插入→尺寸→坐标 ，选取视图的左下角为坐标原点。
CH9_015

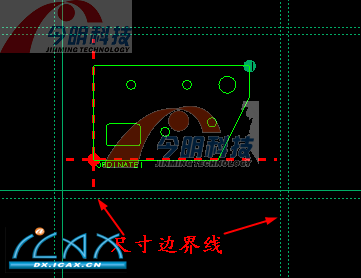

步骤二：定义尺寸距离边界。
CH9_016
CH9_017

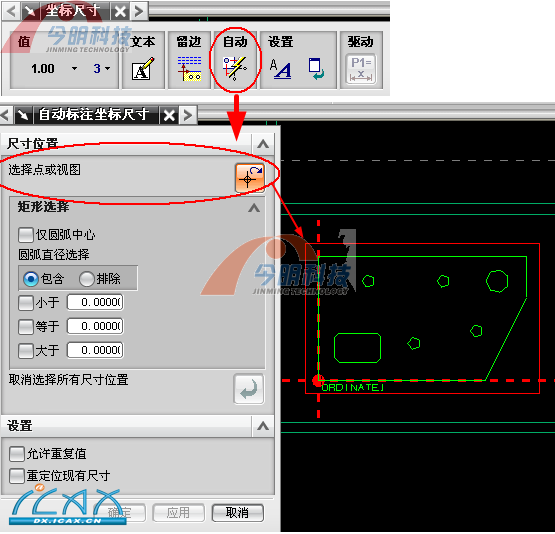

步骤三：自动尺寸标注，选取视图。
CH9_018
步骤四：框选视图中的标注点（包括视图中线段的端点，圆弧中心点）。
CH9_019

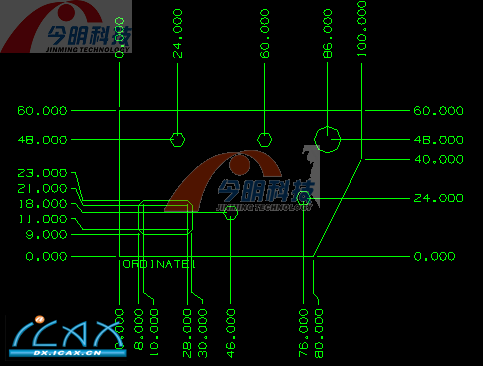

步骤五：点击确定，关闭坐标尺寸工具条，完成标注，结果如下图：
CH9_020
[本章结束] |
