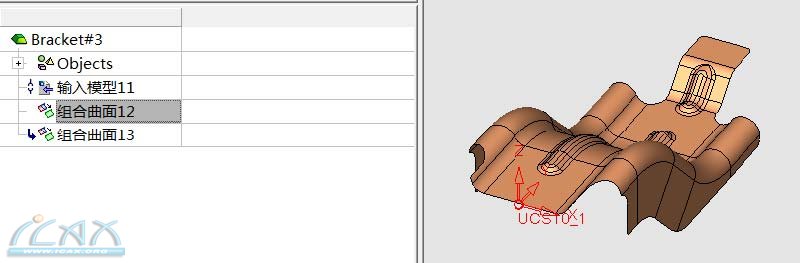

10.重复成型设计--增加的指令，得到如下图所示的Bracket#3
使用曲面--组合曲面的指令将这个工步中的孔与相对应的曲面组合一下，得到如下图所示的效果。
11.重复成型设计--增加的指令，得到如下图所示的Bracket#4，使用右侧向导工具条中的“局部展开”指令，并选择下图中绿色的面作为基准平面，然后选取下图中的曲面。
中键确认选择后，设置参数如下：
注意：确认上图中的箭头指向料厚的方向，在CimatronE中作展开，不管是哪个指令做展开，箭头方向必须朝向料厚的方向，否则得到的展开后的平面或轮廓将会是不准确的。（因为我们取的是下表面来做展开的，所以箭头应当朝上才是料厚的方向） 点击后得到如下图所示的效果

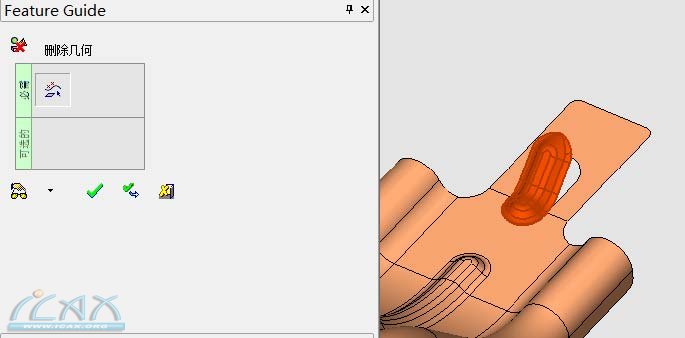

12.现在，用编辑--删除几何指令将下图中的曲面删除

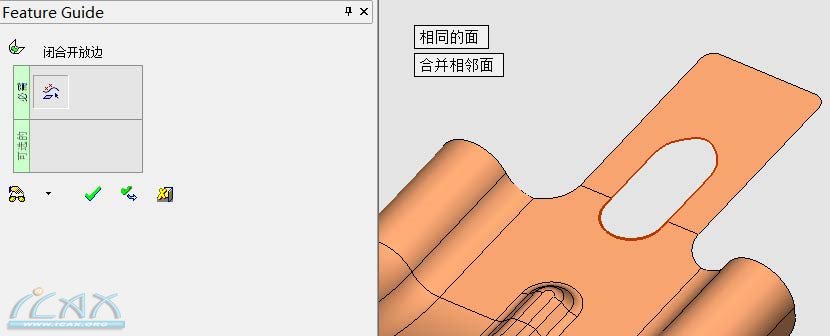

然后用曲面--闭合开放边的指令将图中的孔闭合，并设置参数如下：
得到效果如下图所示：
14.重复成型设计--增加的指令，得到Bracket#5 在Bracket#5中，我们现在要展开如下的曲面
15.首先使用曲面--沿最大轮廓分割的指令，并选择下图所示的曲面

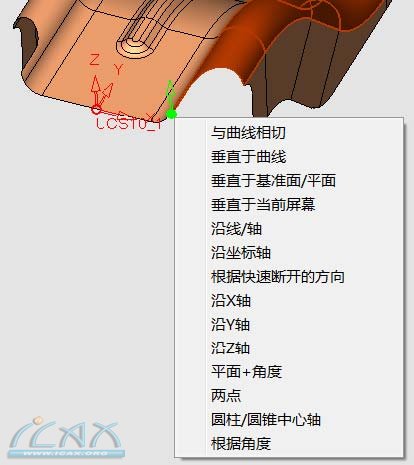

左键点击上图中的箭头的实心点位置，会跳出如下的方向设置菜单

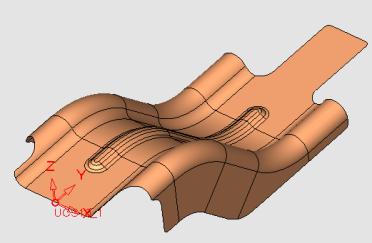

选择“沿X轴”这一项，然后点击确认，将会看到所选的曲面沿X轴最大的轮廓（也叫剪影线）分割了，留意下图红色区域

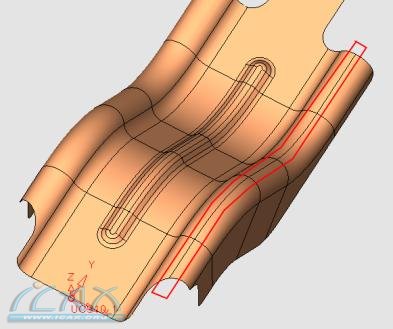

16.使用曲线--组合曲线指令，沿这条分割线做出一条组合曲线，如下图所示：

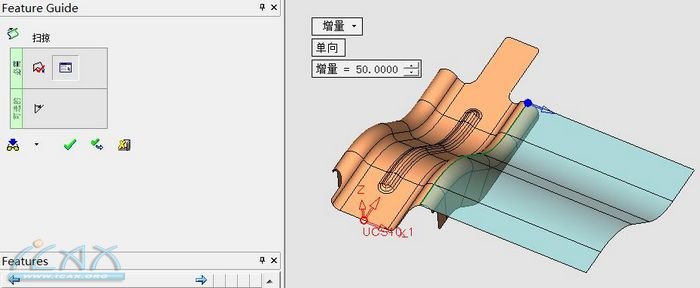

17.用曲面--扫掠指令，选取刚才做出的组合曲线，沿X轴+方向做出如下图所示的扫掠曲面，扫掠距离设定为50mm。

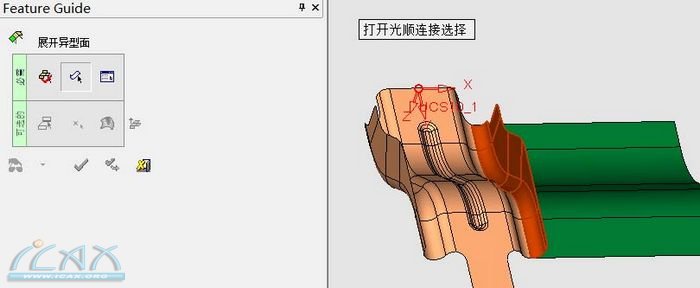

点击右侧向导工具条中的展开异型面指令，并选取刚才做出的扫掠面作为展开参考面，鼠标中键确认。
选择下图所示的曲面作为展开面，鼠标中键确认。

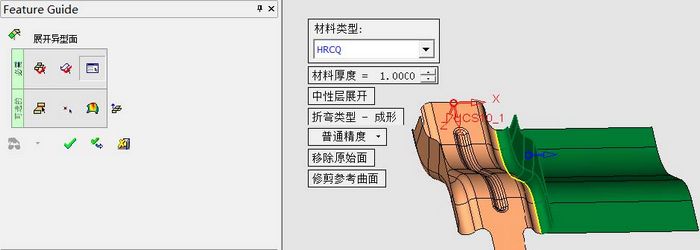

设定参数如下：

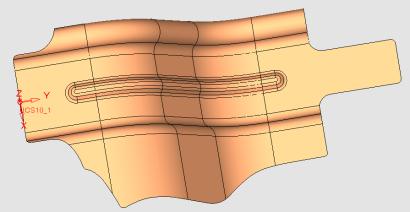

点击后，得到如下图所示的效果：
18.同理做出另一边

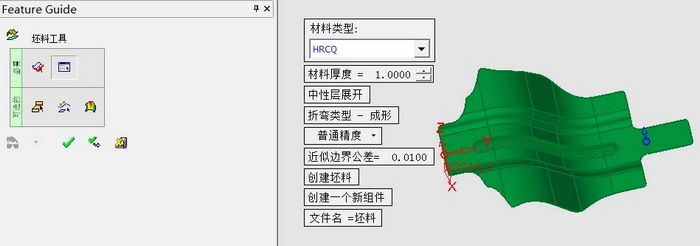

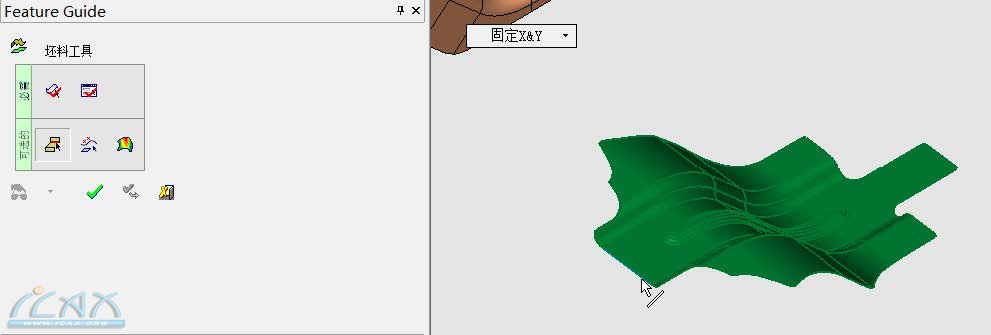

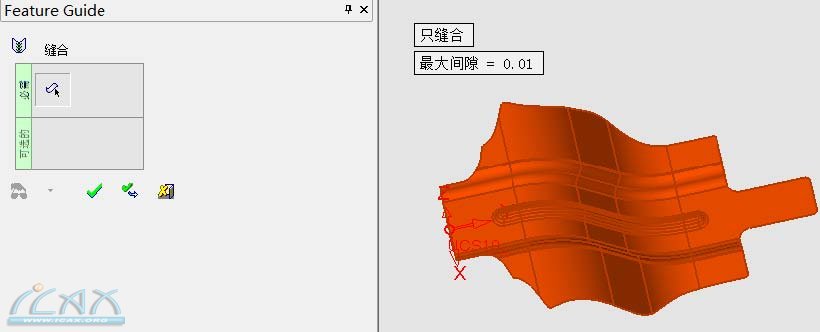

19.使用曲面--缝合指令将这些曲面缝合  20.点击右侧向导工具条中的“坯料”指令，并选择当前所有曲面，设定参数如下：
设定固定边为下图所示的边.
点击后，将会得到如下图所示的轮廓，软件并自动在当前模型树下产生一个名为“坯料”的零件

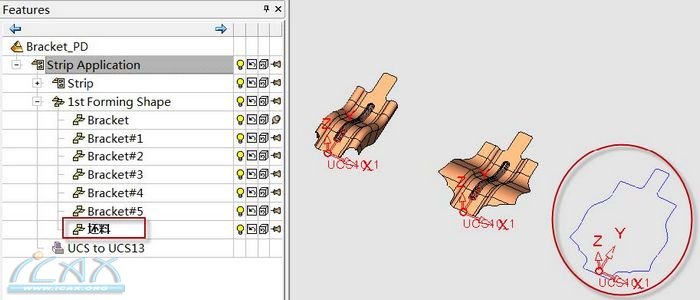

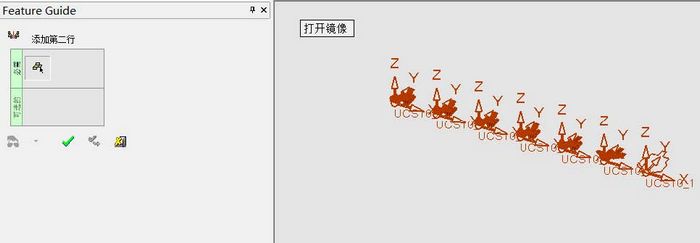

点击之后，得到如下图所示的第二行成型设计。

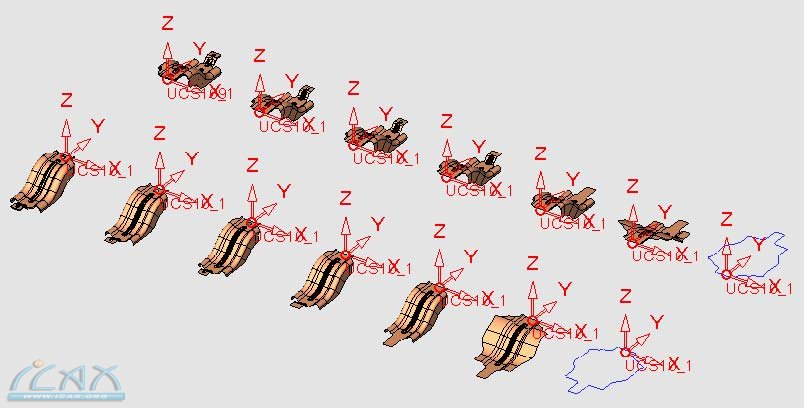

至此，这个钣金零件的展开过程制作完毕。 |
