[第五章特征操作] 5.1边缘倒圆

2011-5-24 15:16| 查看: 50291| 评论: 2|原作者: 今明科技|来自: 今明科技

摘要: 本章主要讲述边缘倒圆。使用边倒圆可使至少由两个面共享的选定边缘变光顺。边倒圆的工作方式类似于一个沿着边滚动的球，与相交于该边的面保持紧贴，并使用半径值对面应用圆形或圆角。

熟练基本操作

在这一节中我们将通过创建军恒定半径的边缘倒圆练习来掌握操作的步骤：
步骤一：打开目录：//CH08\Part_CH08\Edge_Blend_CH08_01.prt（边缘操作.rar）,进入建模环境下。

步骤二：选择插入→细节特征→边倒圆，打开边倒圆对话框。选择边是活动的。选择如下图中的两条边，并输入数值：20。可动态拉伸箭头改变半径值。

步骤三：通过单击添加新集或通过单击鼠标中键，完成半径 1 边集。并选择如下图中的方块的两底边。并输入半径值：15。

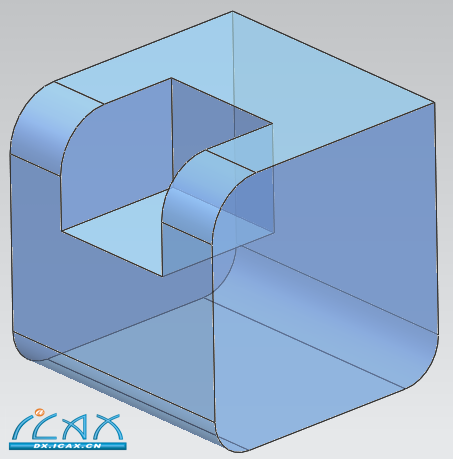

步骤四：单击确定或应用创建边倒圆特征。如上图

[本章结束]
