创建移除块

3.77创建移除块

1：打开\Training 移除块Part\Part Design\Remove Lump Solid.CATPart文件，单击布尔运算操作工具栏里的移除块指令

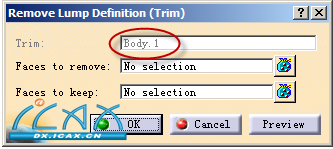

，选择Body.1几何体将出现如下对话框。

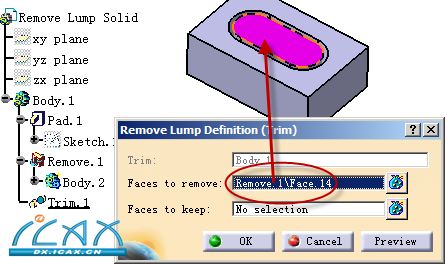

2：选择要移除的块，如下图。

3：单击确认完成移除块创建。

4：移除块 (Remove Lump)允许您删除空腔，这是一个控制零部件质量的好方法。如下面示例所示，初始零部件包括一个来源于盒体操作的空腔。

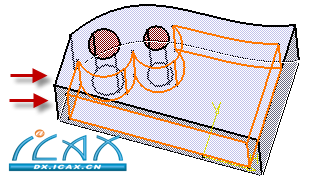

5：应用移除块 (Remove Lump)，并选择要保留的面。重新整形此零部件，应用程序已移除与选定面不相邻的面。
