9.缝合并镜像曲面。

10.绘制一条直线。

11.将直线拉伸。

12.修剪拉伸后的片体，并缝合。
[url=https://att.icax.net/site/portal/201202/17/133526g

2sk6inri4rx4.jpg][img]https://att.icax.net/site/portal/201202/17/133526g

2sk6inri4rx4.jpg[/img][/url]

只看该作者 · 发表于 2012-2-17 13:58:50

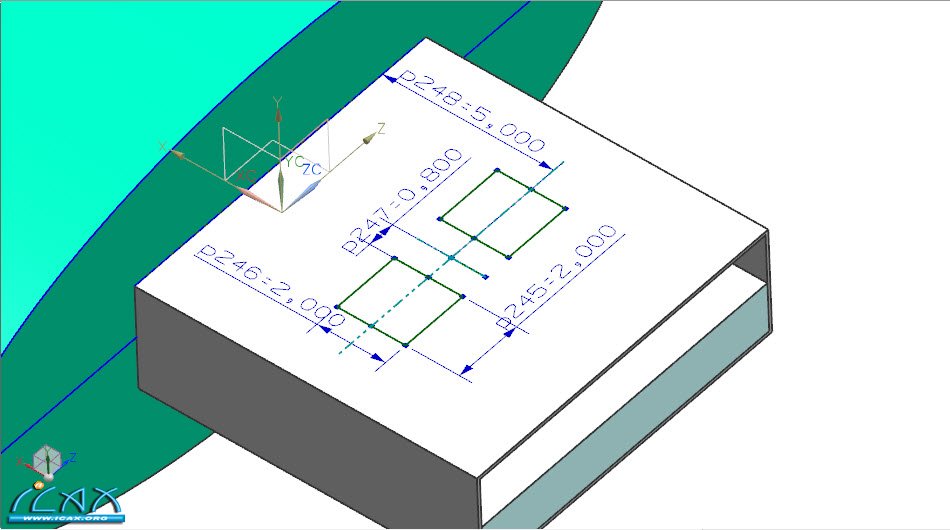

13.在此平面上绘制草图。

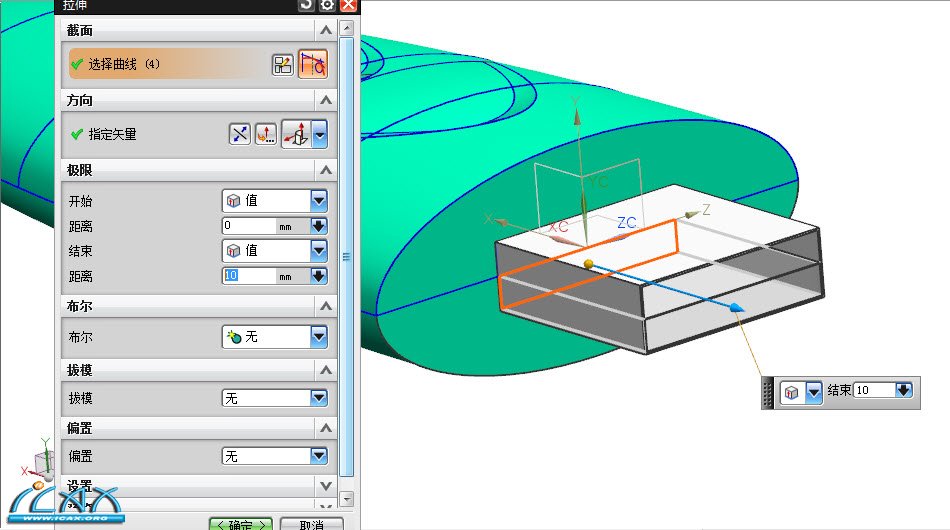

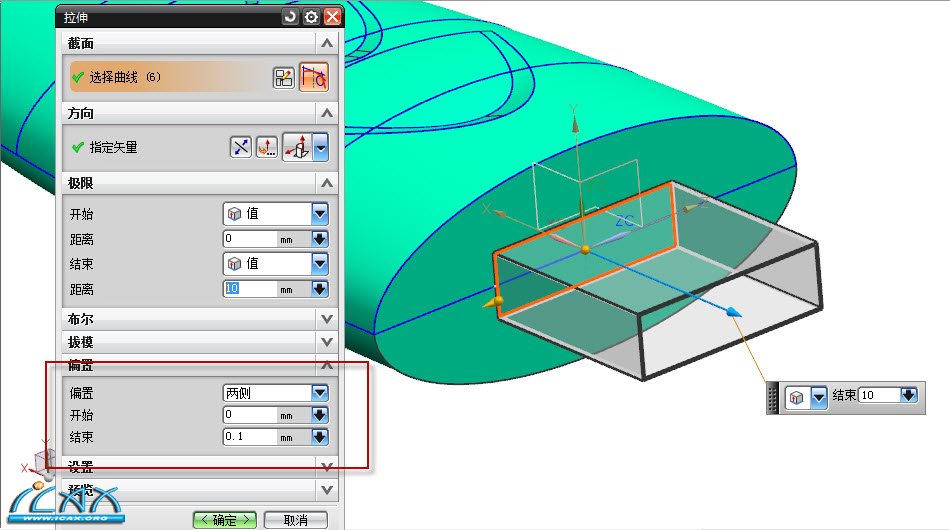

14.拉伸草图，注意设置。

15.再次使用拉伸命令。

16.绘制草图。

只看该作者 · 发表于 2012-2-17 14:00:59

17.拉伸交求差。

18.通过图层将曲线显示。

19.通过曲线网格做出曲面。

20.镜像。

21.片体加厚，生成实体，最终效果。

只看该作者 · 发表于 2012-2-17 14:01:33

教程结束，我问题请提出。
