[第二章草图曲线] 2.6添加曲线到草图、偏置抽取曲线、抽取曲线到草图

2011-5-24 12:55| 查看: 59886| 评论: 3|原作者: 今明科技|来自: 今明科技

摘要: 本章主要讲述添加曲线到草图，将现有曲线和点，以及椭圆、抛物线和双曲线等二次曲线添加到活动草图。偏置抽取曲线、抽取曲线到草图、定位草图。

熟练基本操作 - 2

2.打开部件Extracted _Curves.prt（草图.rar）,将实体的边缘投影到草图平面。

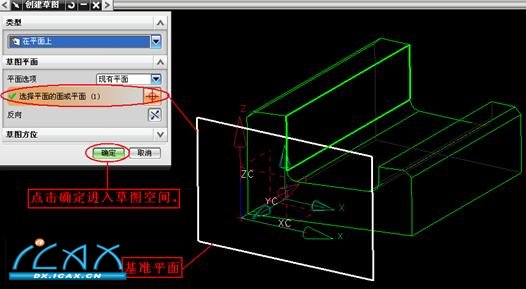

步骤一：选择菜单插入→草图，选取当前基准平面作为草图放置面。

步骤二：进入草图空间后，选择菜单首选项→草图，弹出如下对话框。

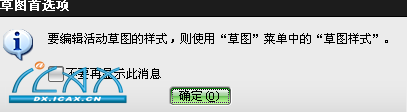

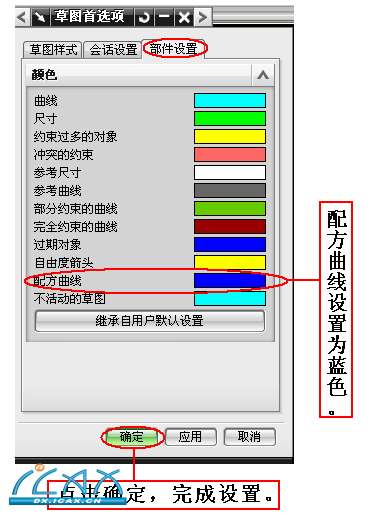

步骤三：点击确定，显示草图首选项对话框，如下图设置：

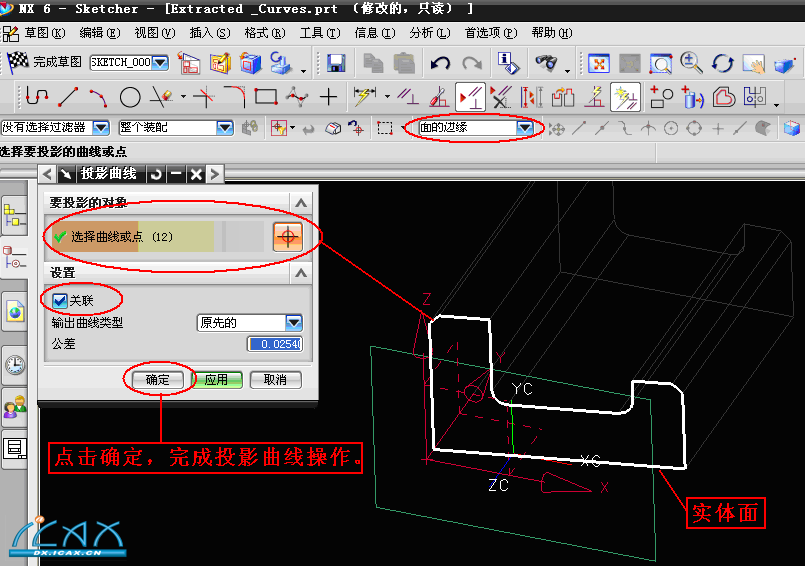

步骤四：点击投影曲线工具，选取实体面，投影到基准平面上。当投影曲线设置为关联时，所投影的相关曲线都为全约束状态，不需要加约束。如不关联，需要添加相关约束。

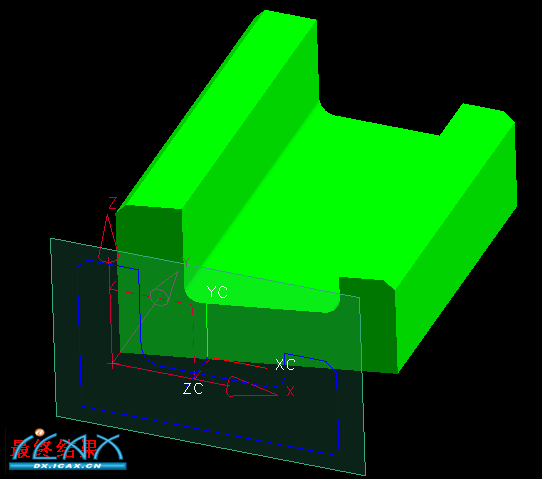

步骤五：切换模型显示为着色状态，最终结果显示如下：

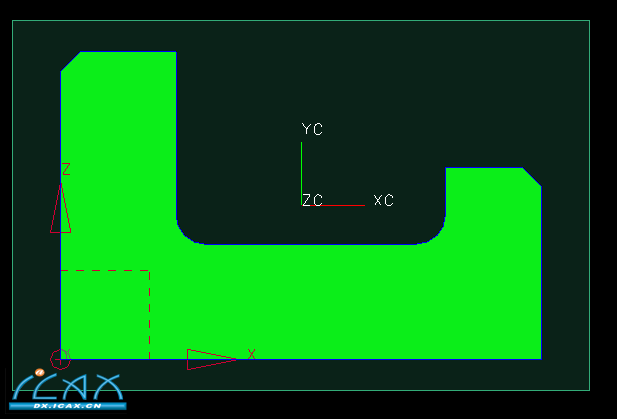

步骤六：点击定向视图工具，摆正当前草图平面。如下图：

步骤七：点击完成草图 ,返回建模保存。
