三维轮廓线

三维轮廓线是中望CAD提供的又一三维新功能，该功能用于在图纸空间中创建三维实体的轮廓图像。

生成三维实体的轮廓线，分成可见线和隐蔽线两部分，并可以根据用户需要将这两部分创建成两个匿名块并在不同的图层进行显示，或合并在一个匿名块在同一图层中显示。

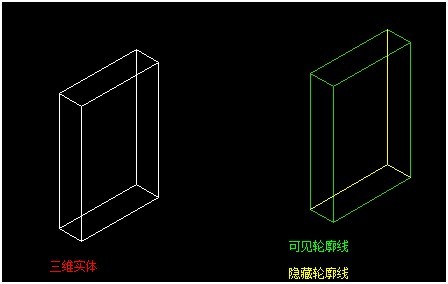

将可见线和隐藏线创建为两个匿名块并在不同图层显示，所得结果如下:

根据用户需要可以把轮廓线投影到一个通过UCS原点且和观察方向垂直的平面。

技术交流论坛请访问：//www.icax.net/forum-71-1.html
