参考尺寸创建

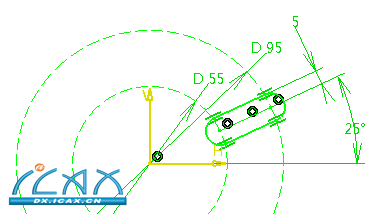

2.72：参考尺寸创建 1：打开\Training Part\Sketcher\ Reference Dimensios.CATPart，双击模型树Sketch..1 特征，快速进入草图绘制界面。
2：单击约束工具栏里面的约束命令 ，依次选择HDirection特征&Circle.1特征，出现尺寸标注时，按鼠标右键选择标注参考尺寸，否则出现过分约束。

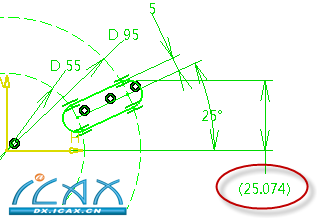

3：创建参考约束，尺寸将以括号形式出现。如下图：
（注：参考尺寸，可以用来查看某位置的几何大小，不驱动实际尺寸。双击参考尺寸，在对话框里面取消参考尺寸选项  ，可以切换成驱动尺寸。） |
