[第二章 草绘功能] 2.7 尺寸修改

2011-7-30 15:21| 查看: 57473| 评论: 3|原作者: biiby|来自: 开思网

摘要: 2.71：尺寸约束的环境参数设定下拉菜单Tools-Option-General-Parameters and Measure-Constaints and Dimensions 打开尺寸标注的环境参数设定界面。如下图：1：约束样式 (Constraint Style)]A：尺寸约束 (Resolved c ...
直径与半径的显示切换

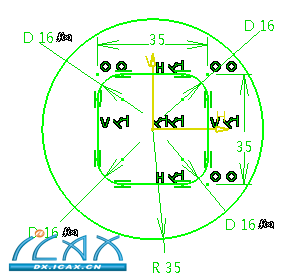

2.73：直径与半径的显示切换
1：打开\Training Part\Sketcher\ Diameter&Radius.CATPart，双击模型树Sketch..1 特征，快速进入草图绘制界面。



2：快速双击Radius.16 特征，出现定义对话框，选择R值显示方式。



3：按照上面的方法依次完成草图的尺寸的显示转换。
