[第五章工程制图] 5.4 视图截面

2011-8-1 12:30| 查看: 72950| 评论: 2|原作者: biiby|来自: 开思网

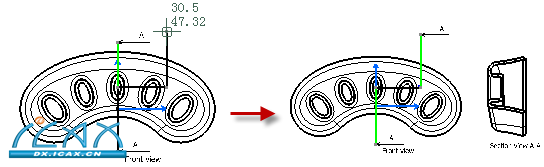

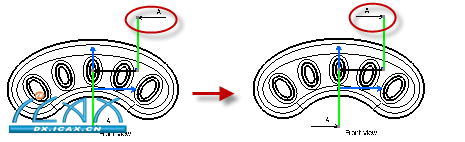

摘要: 5.41 创建剖视图1：打开\Training Part\Drafting\Section View.CATDrawing文件，单击视图工具栏里的偏移式剖视图指令，把鼠标移到Front view视图的V轴位置，快速双击鼠标左键将创建剖视图。2：动态移动鼠标移动视图摆 ...

定义剖面线

5.44 定义剖面线

1：打开\Training Part\Drafting\Section View.CATDrawing文件，鼠标左键快速双击结构树里的图纸页面2（Sheet.2），激活图纸页面2。如下图：

2：鼠标移动到剖面线上，鼠标左键快速双击剖面线，进入剖面线修改界面。如下图：

3：点击替换剖面线指令

，我们接着可以新建一条新的剖面线，旧的将被替换。如下图:

4：点击方向改变指令

，剖面线方向将别改变。如下图：

5：点击完成退出指令,剖面视图自动更新。如下图：

6：选上剖面视图的剖面线，鼠标左键快速双击剖面线

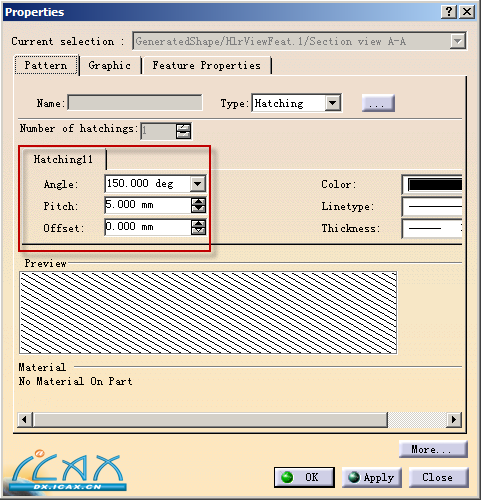

，将进入属性修改对话框。如下图：

7：修改剖面线显示角度为45度，间距为0.5，点确认完成修改。如下图：
