实体分模进阶(步骤9)
按图示，选择三个实体定义为滑块，打勾确定

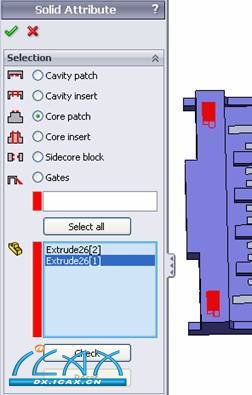

继续定义实体属性，选择图示两个实体定义为后模补孔实体，打勾确定
定义前模补孔实体，点选select all，打勾确定
步骤9：拷贝实体

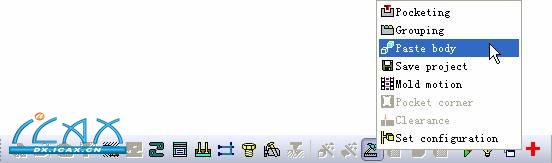

点击  转换到分模组件点击拷贝实体

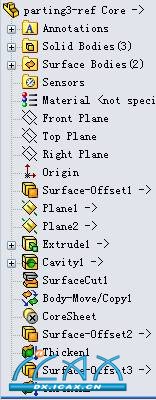

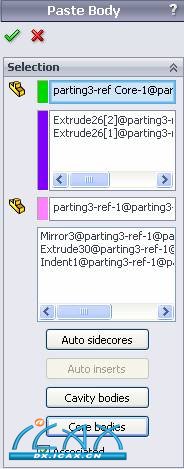

在图形区域选择后模，点选core bodies，打勾确定。后模补孔实体拷贝到后模 转到后模，特征树中展开solid bodies文件夹，选择3个多实体，右击点combine组合， 如图，打勾确定

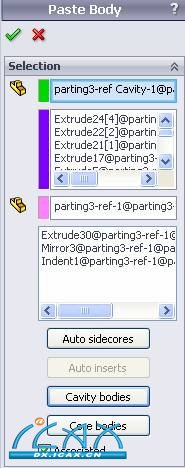

拷贝前模实体，在图形区域选择前模，点选cavity bodies，打勾确定。前模补孔实体拷贝到前模

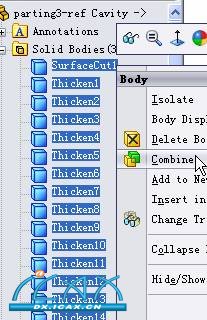

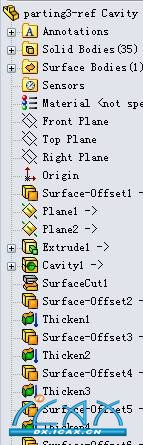

转到前模，特征树中展开solid bodies文件夹，选择全部多实体，右击点combine组合，

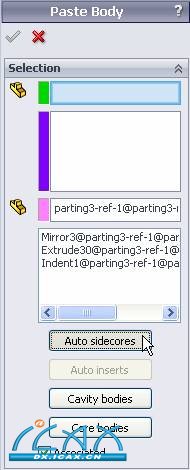

如图，打勾确定 拷贝滑块、侧抽芯体，点击auto sidecores

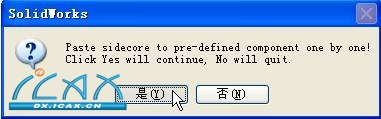

出现拷贝侧抽芯体提示，点击“是”，系统将侧抽芯体一个一个的拷贝到相应的零件中
打开sidecore1，如图
sidecore2如图

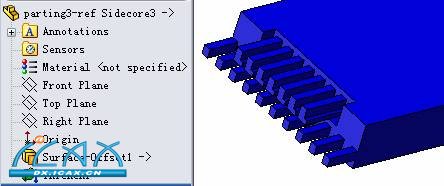

sidecore3如图

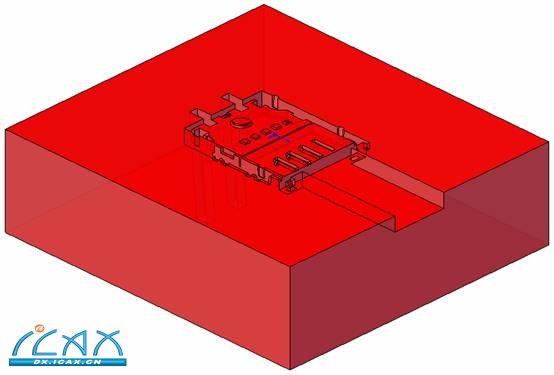

前模

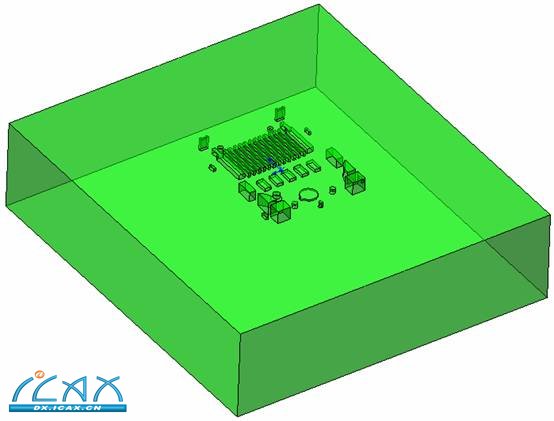

后模
|
