[3D QuickMold塑胶模具设计] 06.顶出机构的设计

2011-7-9 14:10| 查看: 45882| 评论: 0|原作者: 智诚科技|来自: 智诚科技

摘要: 顶针：打开顶组件cover-ref Project.SLDASM启动项目，转以产品零件点击顶针工具按apply选择front plane作为草绘平面在需要加顶针的位置点击一下，调整x、y的坐标值，按next继续下一顶针定位顶针位置点阵列，按next， ...

顶出机构的设计2

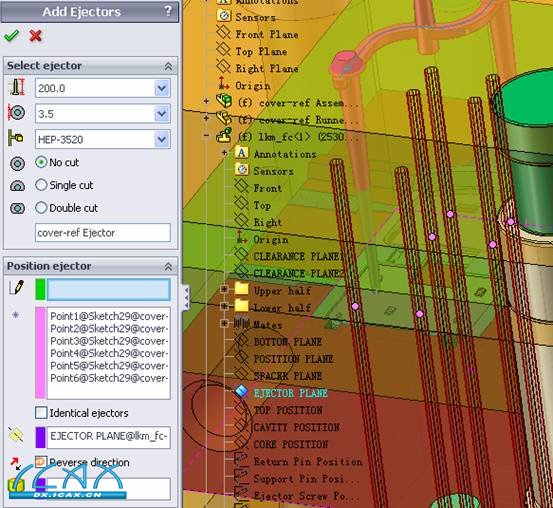

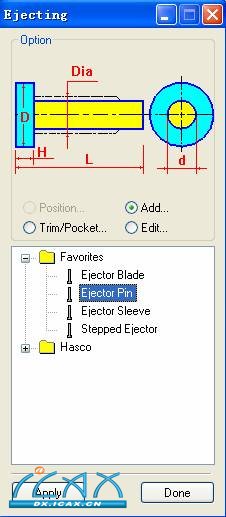

加顶针：转到顶组件，选add，选择顶针类型，按apply

点选ejector plane，选择草图点，给定顶针高度、大小，打勾确定加载顶针

修剪顶针

点选

，按apply

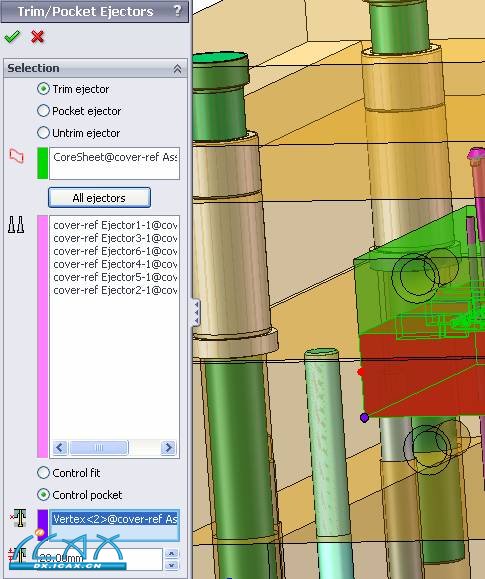

选择coresheet作为为修剪工具曲面，点all ejectors，给定避空高度及参考点打勾确定，高出后模面部分的顶针被修剪掉

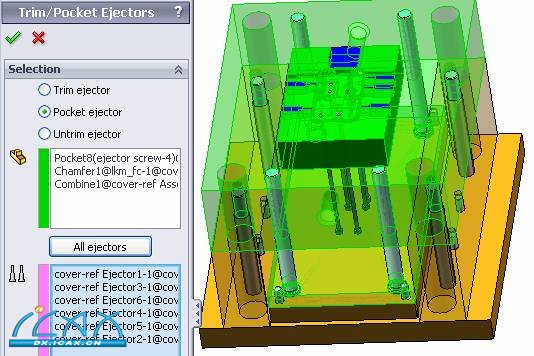

开顶针孔：选择要开顶针孔的零部件，选择all ejectors，打勾确定

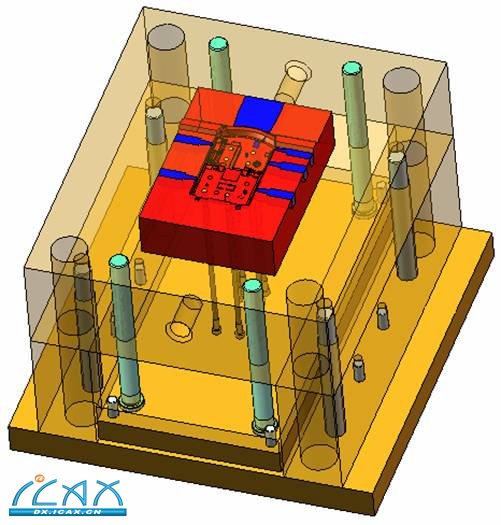

修剪、开孔后如图
