[3D QuickMold塑胶模具设计] 08.镶件的设计

1，点击 ，打开零件\QuickMold AP\课程8-镶件的设计\B-camera\练习文件\camera-ref Assembly.SLDASM

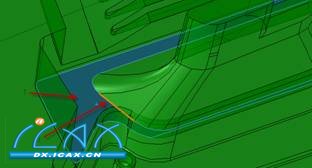

2，点击切换工作零件图标 ，选择 ，则打开前模零件，点击镶件设计图标 ，则出现 镶件设计对话框，选择模型的底面，点击草图绘制工具图标 ，点击如下图所示的面，摁住Ctrl键不放，选择如下图所示的1条边线，点击边线搜索工具图标 ，则系统将需做镶件的模型边线全部搜索出来，如下图2所示，点击转换实体引用工具图标 ，点击 退出草图，选中刚做的草图，在 镶件设计对话框里点击通过草图设计镶件图标 ，则设计出如下图3所示的镶件。


3，选择模型的底面，摁住Ctrl键不放，依次选择如下图所示的几条圆形边线，在 镶件设计对话框里点击通过模型边线设计镶件图标 ，则生成如下图所示的4个镶件。

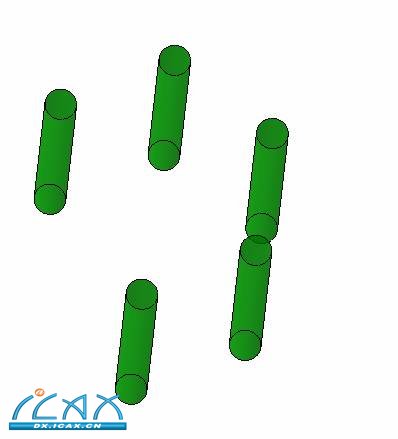

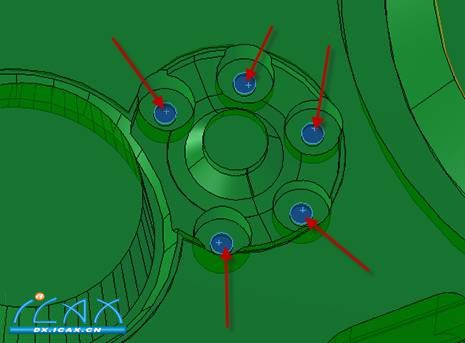

4,选择模型的底面，摁住Ctrl键不放，依次选择如下图所示的5面，在镶件设计对话框里点击通过模型面设计镶件图标 ，则生成如下图所示的5个镶件。
