[3D QuickMold塑胶模具设计] 09.抽芯机构的设计

2011-7-9 14:45| 查看: 46214| 评论: 0|原作者: 智诚科技|来自: 智诚科技

摘要: 行位、斜顶找到cover-sidecore文件夹，打开分模组件cover-ref Assembly.SLDASM启动项目点击侧抽芯工具打开sidecore 4零件，按住ctrl或shift键依次选择图示1、2、3、4面，再点击，生成滑块尾座双击尾座可编辑尺寸，也 ...
抽芯机构的设计2
选择图示面，点击，加载压条

选择图示面和边线，点击，加载耐磨块

打开sidecore 4，选择图示面和边，点击 ，开斜导柱孔，双击开孔特征可编辑其数值

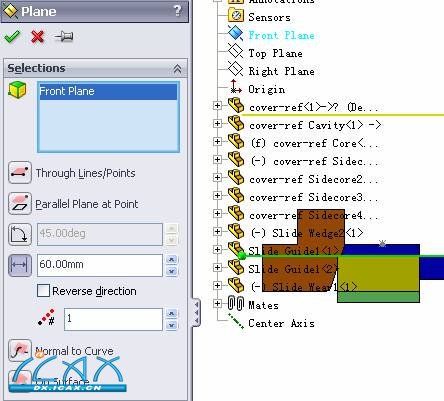

转到组件中，创建一个以front plane偏移60的基准面

选择斜导柱孔面和前面作的基准面，点击 ，加载斜导柱

双击斜导柱可修改其尺寸

同上，完成另外两个滑块杨机构设计
