[3D QuickPress五金模具设计] 02.半自动展开零件

2011-7-9 15:27| 查看: 47649| 评论: 0|原作者: 智诚科技|来自: 智诚科技

摘要: 请注意全文中“RMB”的意思是单击鼠标右键。对于一些材料厚度不一致的特征，用户必须手动帮助系统识别来展开。半自动展开零件本课程中有三种特征不能自动展开：压C面、末端开放型突包和加强筋。半自动识别是用手动帮 ...
半自动展开零件(步骤9-15)
9.        再点击  按钮回到用户定义特征。

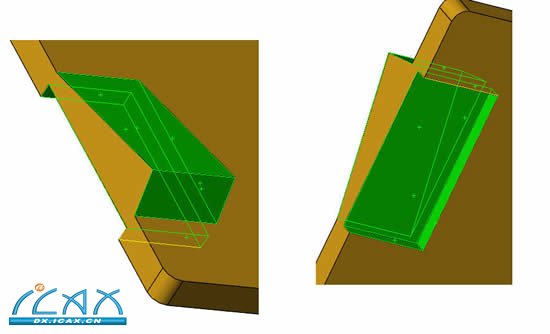

10.        点击增加按钮增加一个新的用户定义特征，选择上下顶面和底面。

11.        再点击增加另外一个压C面的用户定义特征，选择C面为成形面。

12.        再增加一个加强筋的用户定义特征，并选择顶面和底面。

13.        完成所有的设定后点击 退出。
14.        从展开设计树上，在 上面点击鼠标右键，选择全部展开。
15.        保存零件，完成。

123
