[Solid Edge入门]第七章 练习

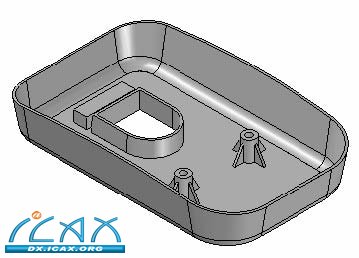

练习

第1步：新建一个传统ISO 零件文件。

第2步：创建一个拉伸特征作为鼠标的基本特征。

选择Extrude（拉伸）命令。

点击命令栏上的Coincident Plane（重合平面）选项，然后选择图示参考平面。

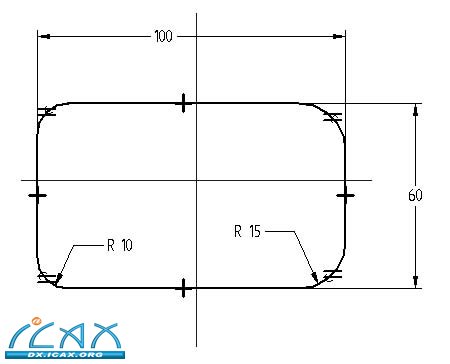

绘制轮廓。

添加Horizontal/Vertical（水平/竖直）关系，使轮廓在参考平面的中点上对中。如果无法看到参考平面，右击鼠标并点击Show All（全部显示）->Reference Planes（参考平面）。

注：

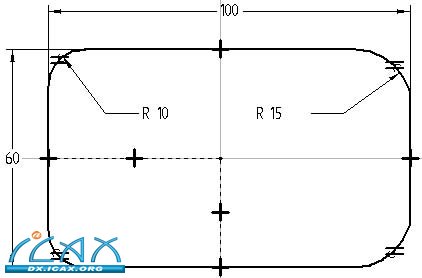

圆角（R 10 和 R 15）分别位于两个位置，同时应用了相等关系。

点击Close Sketch（关闭草图）

向上延伸轮廓20，点击Finish（完成）。

隐藏所有参考平面。

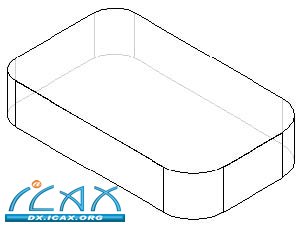

第3步：更改零件的显示。

在Styles（样式）组中点击Visible and Hidden Edges（可见与隐藏边缘）显示方式。

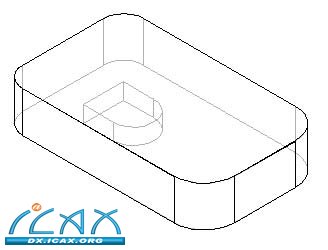

第4步：在零件底侧创建一个除料特征。

选择Cut（除料）命令。

使用曾用于创建基本特征的参考平面。在命令栏中点击Last Plane（上一个平面）选项。

绘制轮廓并应用尺寸约束。

点击Close Sketch（关闭草图）。

点击命令栏上的Finite Extent（有限拉伸），然后在Distance（距离）框中输入8。

向上投影除料特征，然后完成该特征。
