1.延续上面的内容或者解压03-Bracket_PD.ctf到任意文件夹。

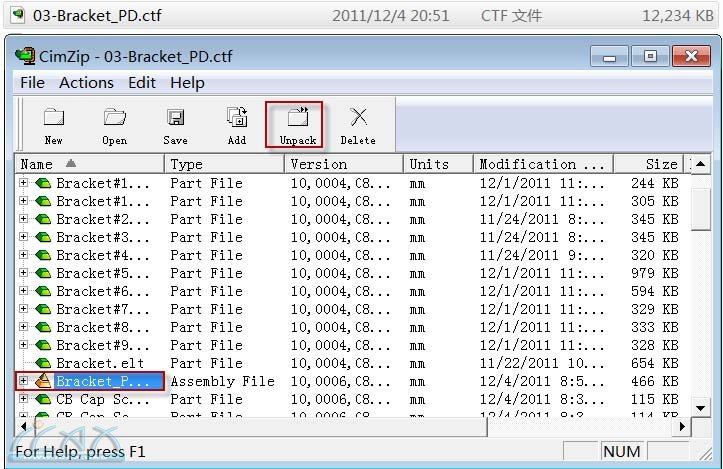

注意：在点击Unpack后，注意下面的选项，请一定记得勾选Extract catalogs（解压标准件）这一项。

2.打开Bracket_PD.elt后，点击右侧向导工具条中的“落料冲头”指令

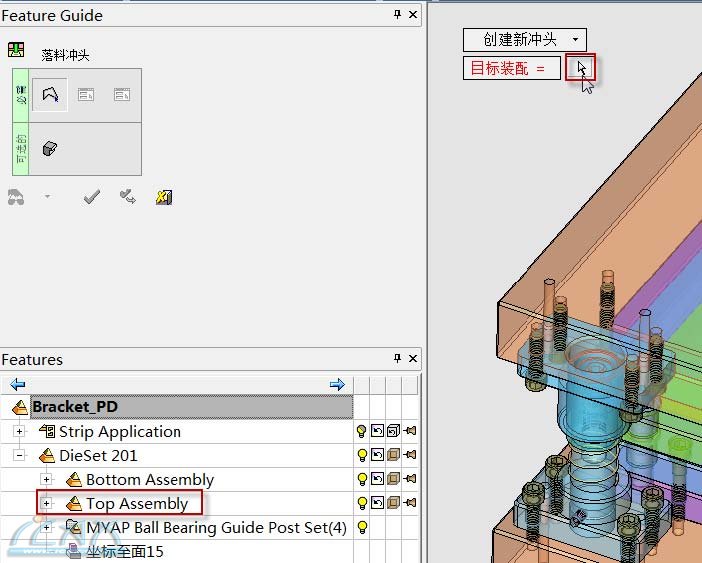

在要求选择目标装配时，选择左侧特征树中的Top Assembly。

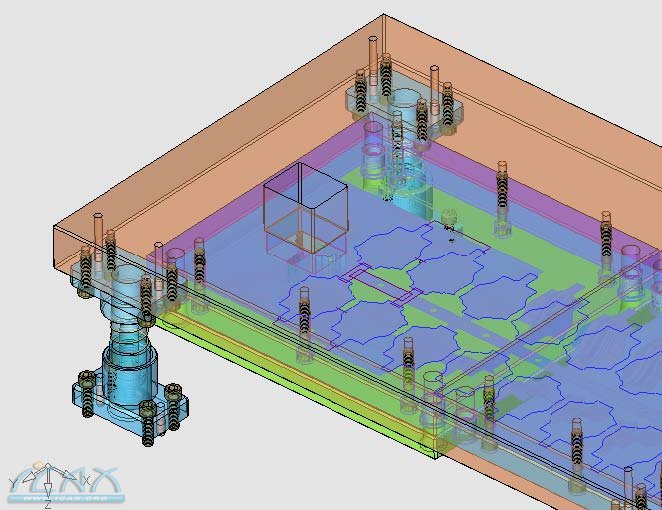

选择如下图所示的落料冲头区域，并将之命名为Punch A

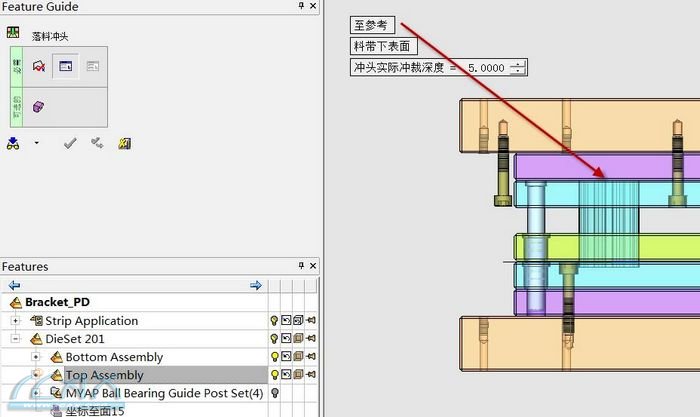

在E10中，如果你曾经在第三章的第6步做过“分配组件”的操作，那么此时你如果选择的是“至参考”，那么软件会自动抓取“冲头固定板”的表面作为参考面。

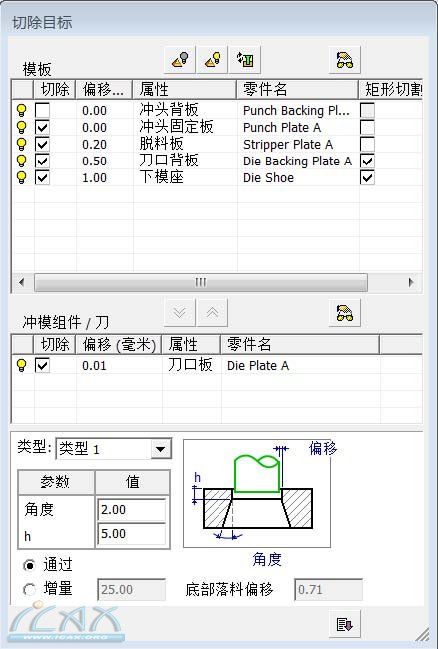

4.中键确认后，将进入如下界面--切割各板块，请调节参数如下图所示：

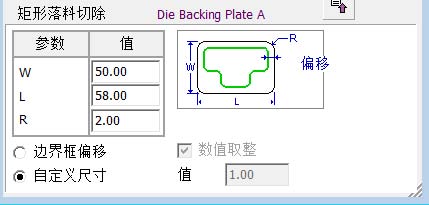

然后点击该窗口右下角的按扭，展开落料孔的切除参数。请调节刀口背板的矩形落料孔参数如下图所示：

调节下模座的矩形落料孔参数如下图所示

选择后，效果如下图所示：

☆小技巧：在第4步中，如果不想每次都调节“切除目标”对话框中各板块的间隙参数，可以在右侧向导工具条的设置里将如下选项一次性设置。
