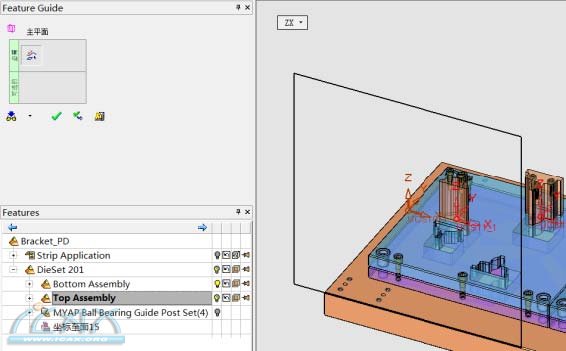

10.激活Top Assembly，创建一个ZX基准平面。
11.选择“装配--镜像零件”的指令。
选择Punch A与Punch B,以及装配在其上的螺丝。

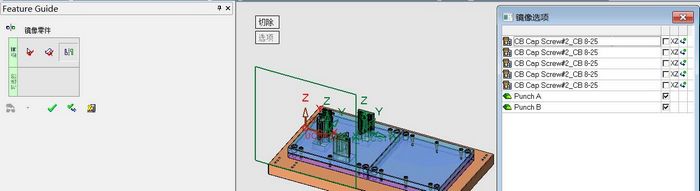

中键确认后选择第10步中创建的基准平面，然后设置选项为“切除”，如下图所示：
完成后效果如下：
12.继续使用“落料冲头”指令，做如下区域的落料冲头：

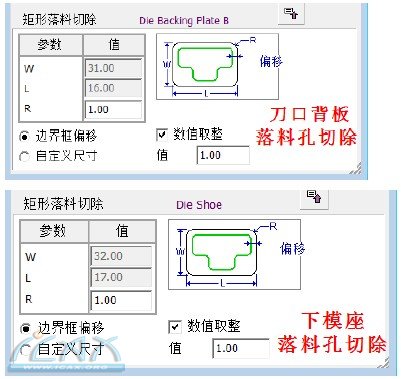

步骤与Punch A一样，设置好矩形落料孔切除参数如下：

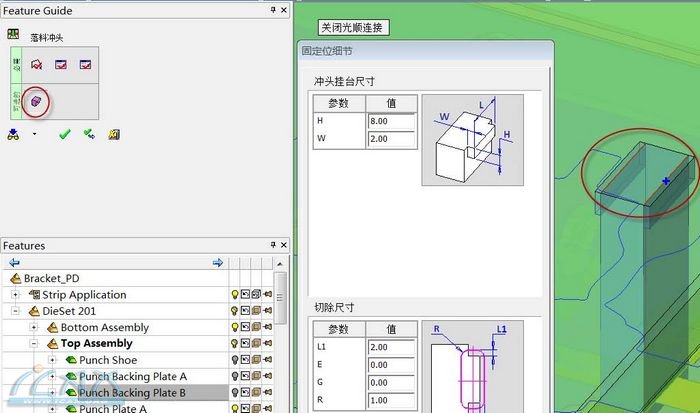

编辑挂台尺寸  效果如下图：

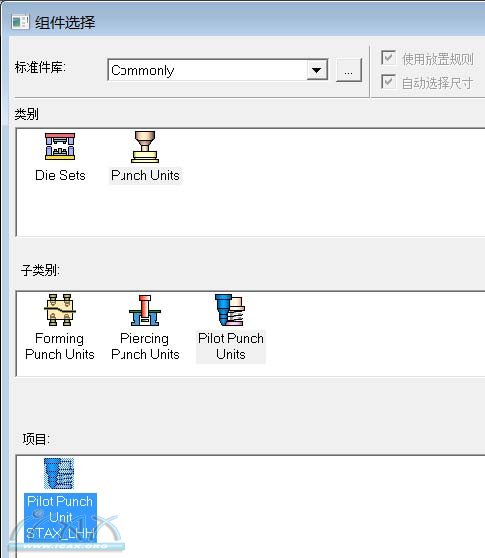

13.解压04_Pilot Punch Unit STAX_LHH.ctf至任意目录 并且再次确认在第三章的第3步已经做过了，如果没有，请执行第三章的第3步。 激活DieSet 201，使用增加冲模组件的指令。
选择Round Punch Unit A-PHAX_A-MHD，如下图所示：

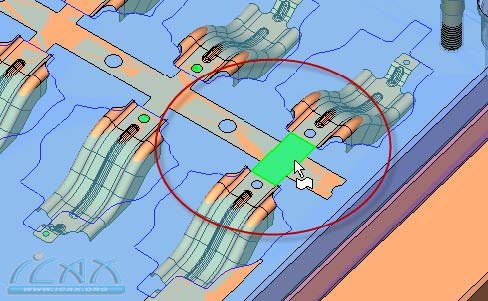

放置位置选择刀口板上表面或者料带面均可，并选择如下图所示的三个圆的圆心。

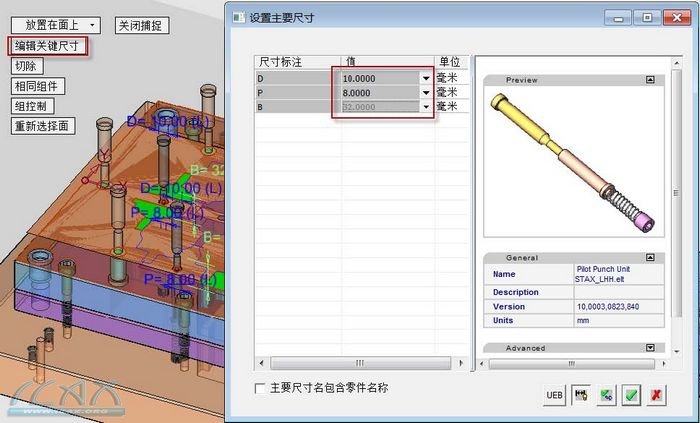

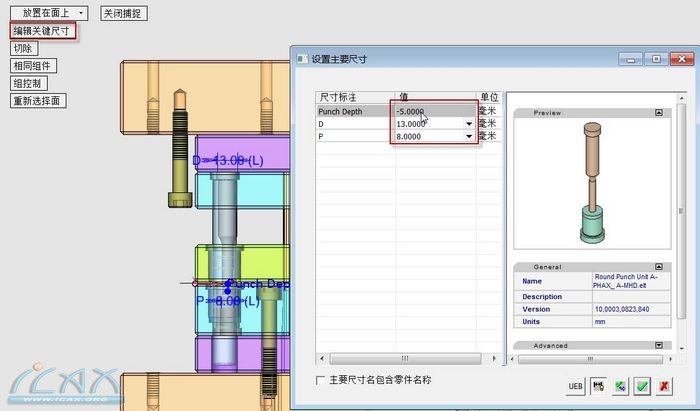

点击“编辑关键尺寸”选项，设置参数如下图所示：
点击进入切除管理器，将Stripper plate（脱料板）勾选上。

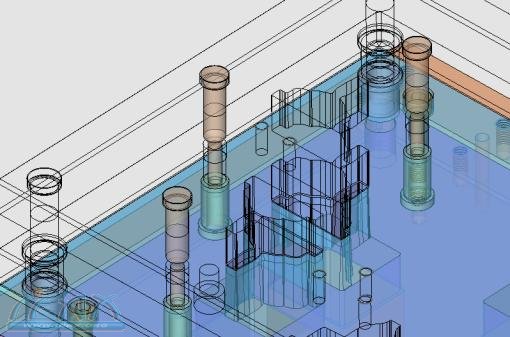

完成之后如下图所示：
14.继续调入标准件，

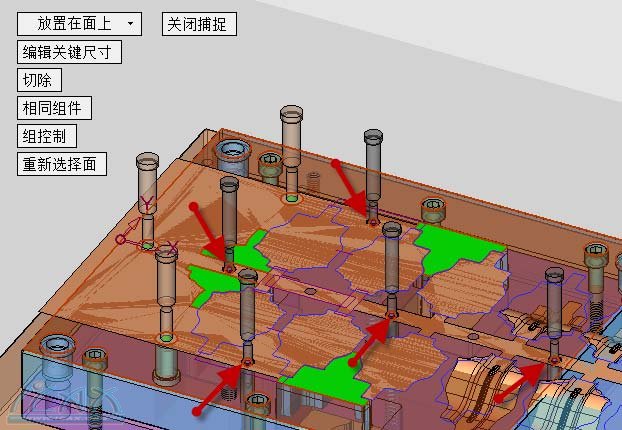

放置面选择刀口板上表面或料带平面均可。 放置到如下图所示的5个圆的中心：

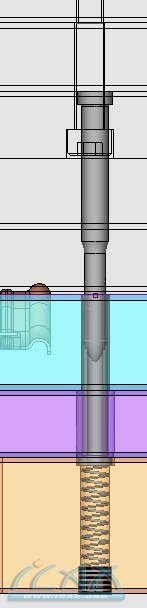

编辑关键尺寸如下图所示：
预览的效果：
最终效果见上面右侧图 至此，落料冲头装载完毕。 |
