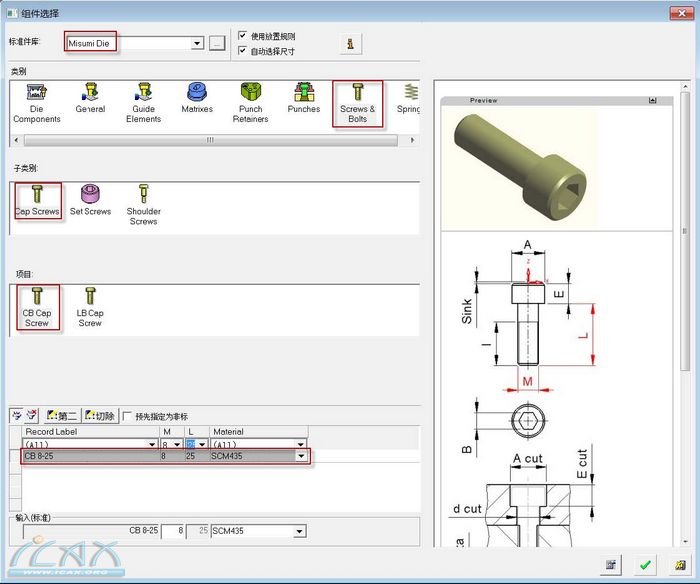

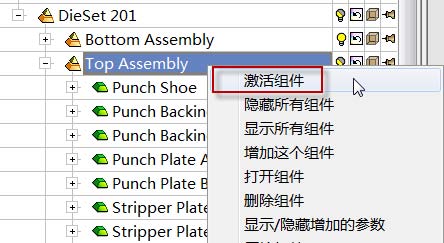

5.激活Top Assembly装配，用“增加冲模组件”的方法从模架库中调入两个CB 8X25螺丝

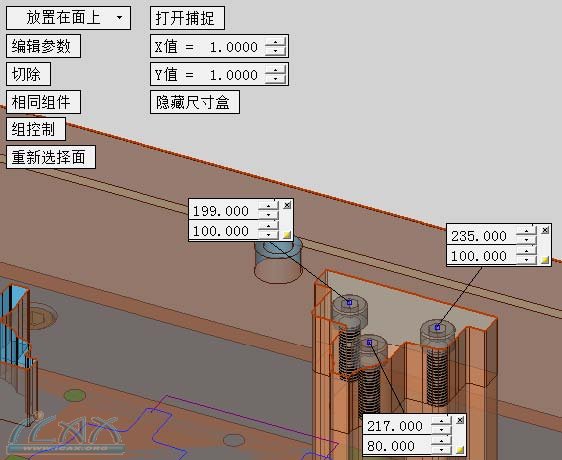

 点击确认之后，放置在Punch Backing Plate A的上表面。
点击切除管理的按钮，在切除管理器中将“Punch A”一项勾选。

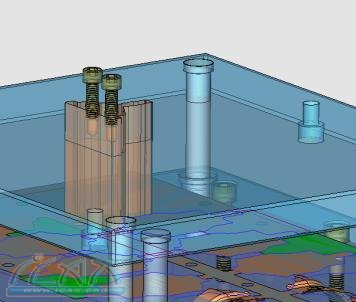

完成效果如下图所示：
6.用与Punch A同样的方法来做另一下，命名为Punch B.

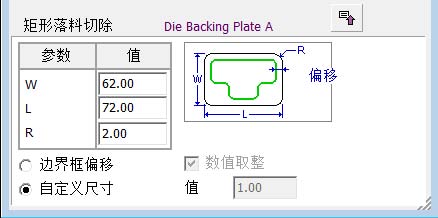

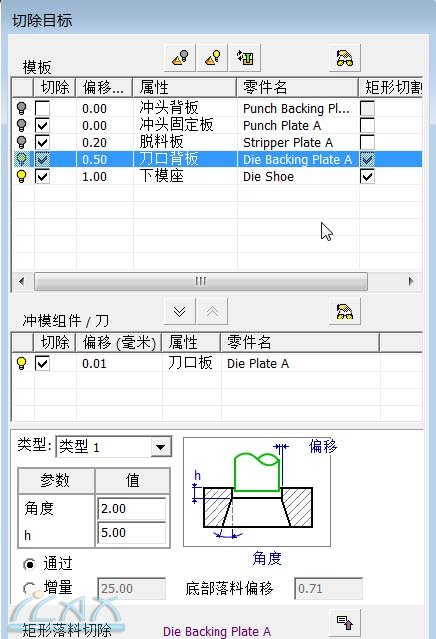

刀口背板矩形落料孔切除参数：

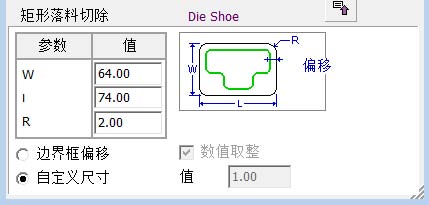

下模座矩形落料孔切除参数：
结果如下图所示：

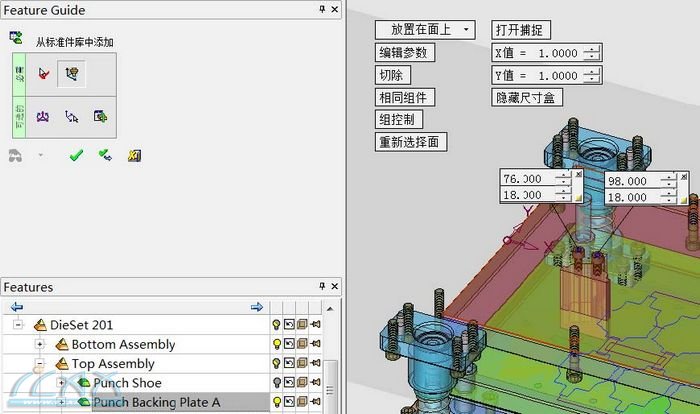

7.用与第5步同样的方法，加入3个CB 8X25的螺丝到Top Assembly里，放置位置仍然是Punch Backing Plate A的上表面。位置如下：

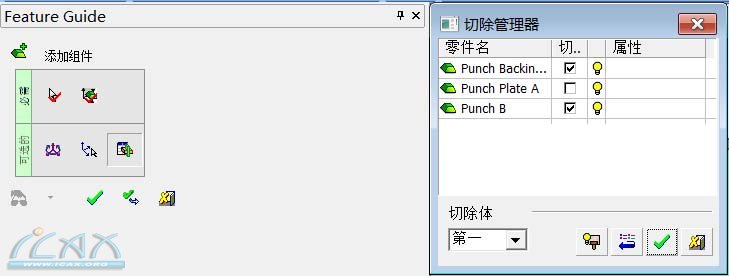

与第5步同样进入切除管理器编辑切除特征，这次选用Punch B。
完成后效果如下：

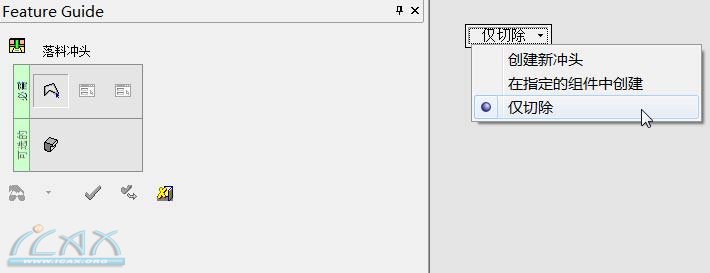

8.继续使用“落料冲头”的指令，选择指令为“仅切除”

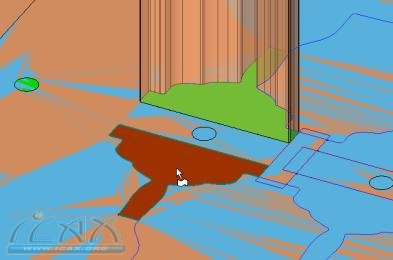

选择下图所示的落料区域
各模板的切除参数以及矩形落料孔的大小，尽量与Punch A保持一致。效果如下：
9.用第8步同样的方法，做出下图所示落料区域的切除，落料孔的参数请尽量保持与Punch B一致。

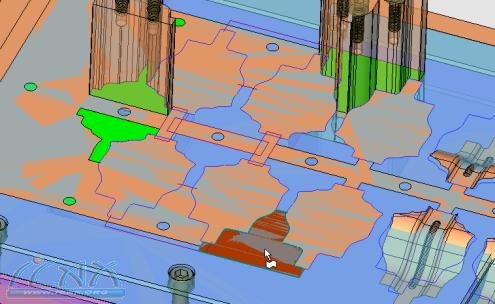

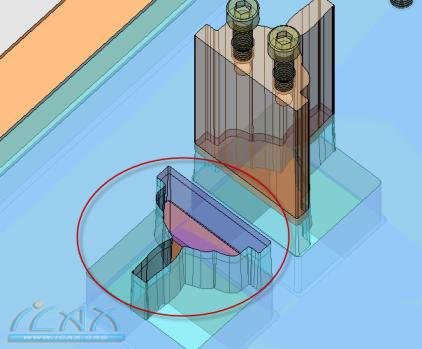

完成后效果如下：
|
