[第二章 草绘功能] 2.6 尺寸分析

A: 打开\Training Part\Sketcher\ Over constrained.CATPart，双击模型树Sketch..1 特征，快速进入草绘，单击下拉菜单Tools--Sketch Analysis 草图分析工具，可以看见高亮显示的开放端口。



B：在分析对话框里面可以看见图形状况是开放状态的，我们按住键盘的Ctrl键依次选上对话框里面的几何图形，单击缝合开放端按钮，有细小开放口的线架自动缝合成封闭连接的。

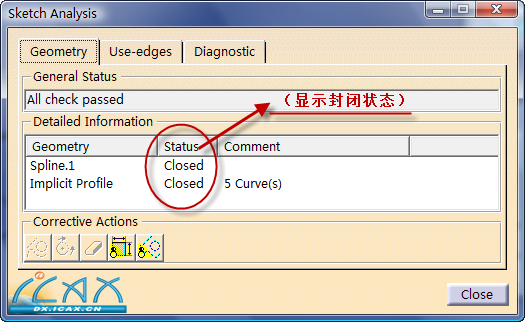

C：再次单击下拉菜单Tools--Sketch Analysis草图分析工具，现在可以发现线条状态是封闭的了，如下图。
