实体抽壳

将一个封闭的实体壳体化，要求封闭的实体，并指定开口边

操作步骤：

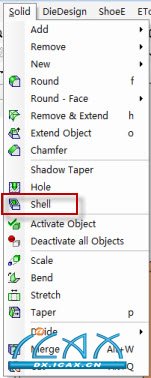

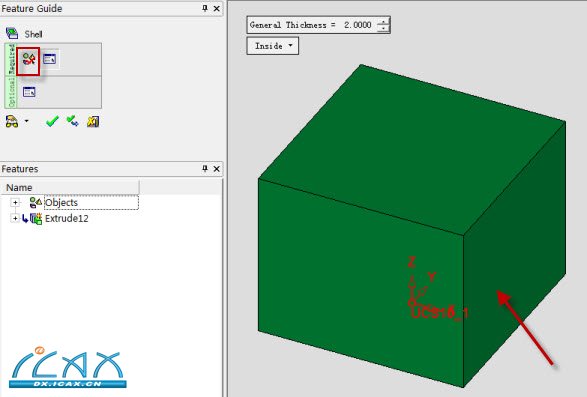

选择要抽壳的实体

确定壳体的厚度，并指定是往哪一边抽壳

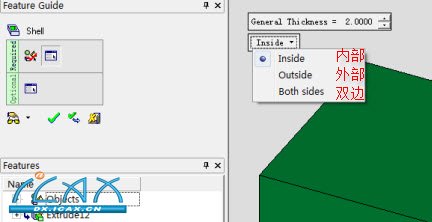

注意这三个选项：

内部：抽壳后，实体外形大小不变，最终壳体的外面与原实体相同，成为一个与原实体外形尺寸相等、厚度以指定数据为壁厚的壳体

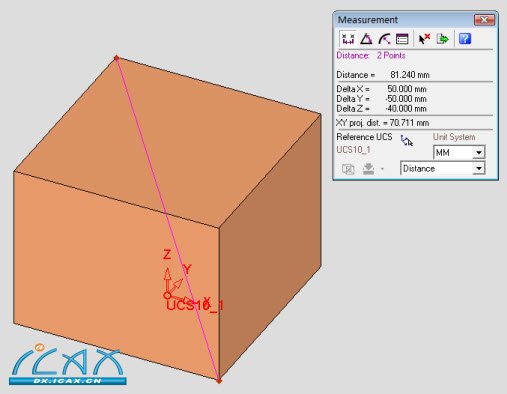

原实体为50*50*40MM

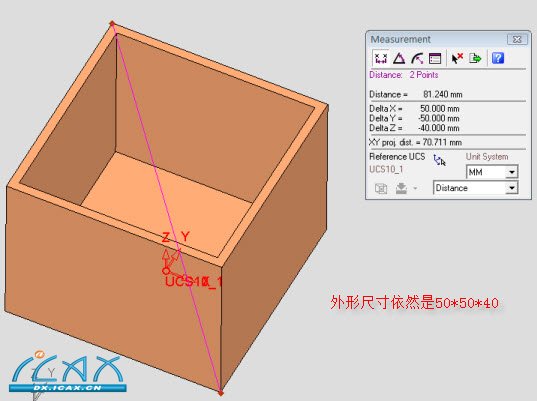

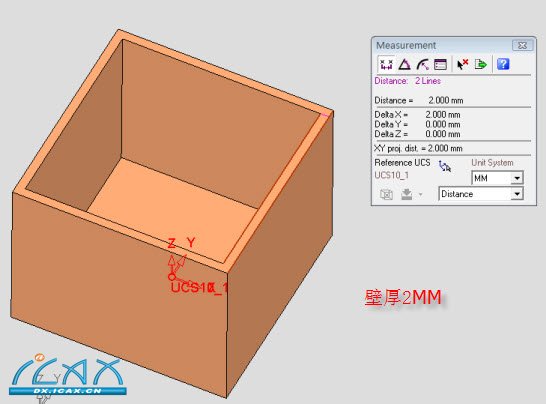

选择上表面为开放边，进行2MM壁厚的抽壳，结果如下：

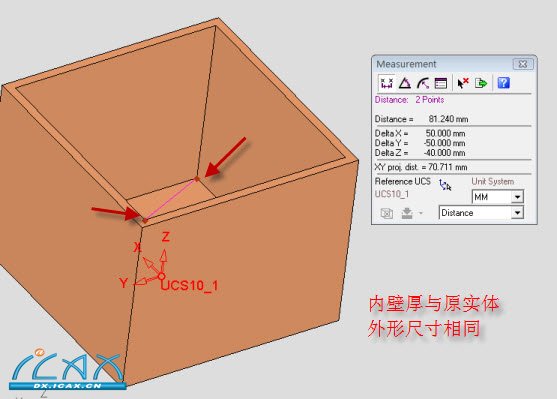

外部：抽壳后，实体外形大小发生改变，最终壳体的内壁面与原实体相同，成为一个比原实体外形尺寸扩大一个壁厚的壳体

双边：抽壳后，实体外形大小发生改变，最终壳体的内壁面比原实体小半个壁厚，壳体外壁面比原实体大半个壁厚
