[第四章成型特征] 4.7腔体特征、键槽、沟槽、编辑特征定位

2011-5-24 14:42| 查看: 71524| 评论: 2|原作者: 今明科技|来自: 今明科技

摘要: 本章主要讲述成型特征之腔体特征、键槽、沟槽、编辑特征定位，共分三节，通过学习让我们有更多的选择及创建方式，可以进行灵活运用，找到更快捷，更简便地表达我们设计思路及设计意图的方式。

沟槽的创建

【沟槽】：沟槽同样是作为一种减材料的特征操作。一般在轴类零件设计中较常用。槽选项只对圆柱形或圆锥形面操作。旋转轴是选定面的轴。槽在选择该面的位置（选择点）附近创建并自动连接到选定的面上。

〖图06-05-02_01〗

〖沟槽〗创建方法及步骤：

①【前提】：进入NX6建模（Molding）环境

A.在特征工具条上，单击沟槽图标进入

B.或者选择：插入→设计特征→沟槽。

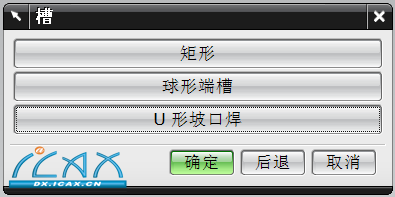

② 接着：可以看到弹出【沟槽】〖类型选择〗操作菜单：如下图：

〖图06-05-01〗

②选择沟槽的类型。

〖备注〗沟槽的类型有3种，如上图〖图06-05-01〗，区别在于沟槽的截面形状和参数输入的不同，沟槽可以建立在外圆术面和内圆柱面上（如下图〖图06-05-02_02〗）
