新建部件（New Component ）

5.21 新建部件（New Component ）

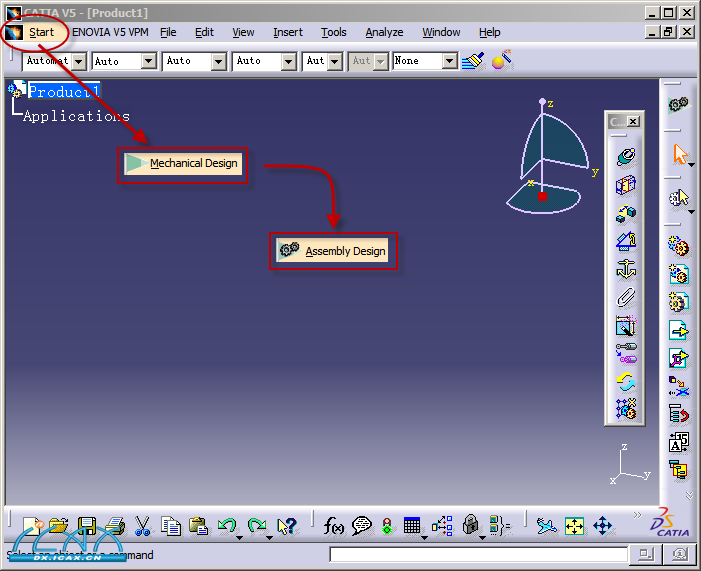

1：单击下拉菜单 Start->MachanicalDesign ->Assembly Design 新建装配。如下图：

2：单击产品结构工具栏里的新建部件

指令，选择要插入

目录特征，完成创建新的部件，如下图：

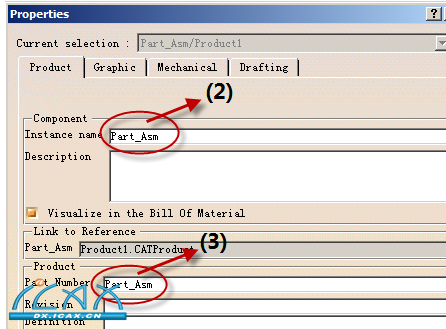

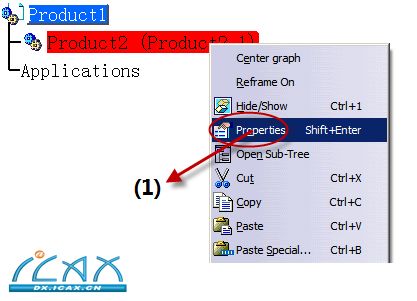

3：选上新建的部件2特征，单击鼠标右键选择属性修改，修改部件名称。如下图：

（注：勾选“Manual inpu”手动输入零件名称选项，在新建部件的时候，可以输入新的名称。具体设置可以参考 5.18章节）
