摘要: 5.21 新建部件（New Component ）1：单击下拉菜单 Start-MachanicalDesign -Assembly Design 新建装配。如下图：2：单击产品结构工具栏里的新建部件指令，选择要插入目录特征，完成创建新的部件，如下图：3：选上新 ...

插入零件（Insert Existing Component）

5.24 插入零件（Insert Existing Component）

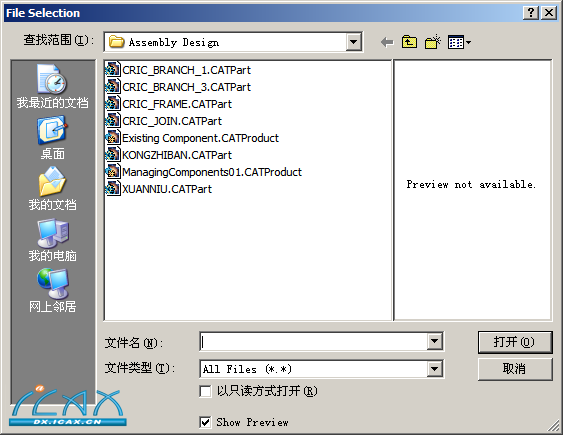

1：打开\Training Part\Assembly Design\Existing Component.CATProduct装配图档，在结构树中，选择“Existing Component”并单击“插入零件 (Insert Existing Component)”

图标。将显示“插入现有部件 (Insert Existing Component)”对话框。如下图：

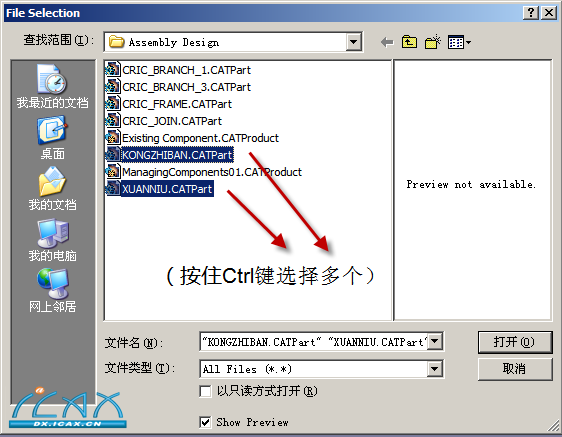

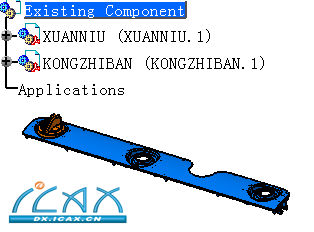

2：可以插入多种格式，按住Ctrl键依次选择"KONGZHIBAN.CATPart" "XUANNIU.CATPart" 零件，单击打开按钮插入零件。如下图：
