[3D QuickMold塑胶模具设计] 07.冷却系统的设计

2011-7-9 14:22| 查看: 48179| 评论: 0|原作者: 智诚科技|来自: 智诚科技

摘要: 冷却水路找到cover-cooling文件夹，打开顶组件cover-ref Project.SLDASM启动项目打开后模点击cooling工具按apply，设计水路路径按图示选择两平面，点击great，生成一条水路3D草图，按下图选择设定，点击great同上作出 ...
冷却系统的设计2

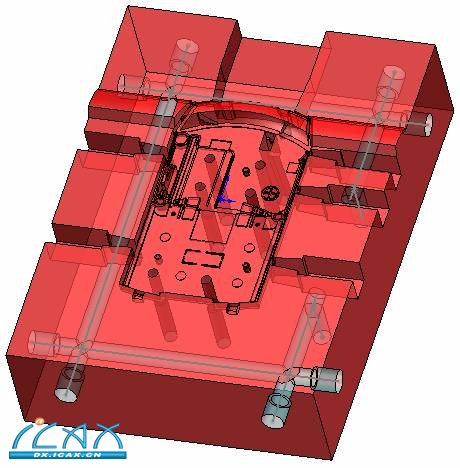

同上作出图示其它5条水路草图，选择3D草图特征，进行如下约束、编辑

点选parameters，按apply

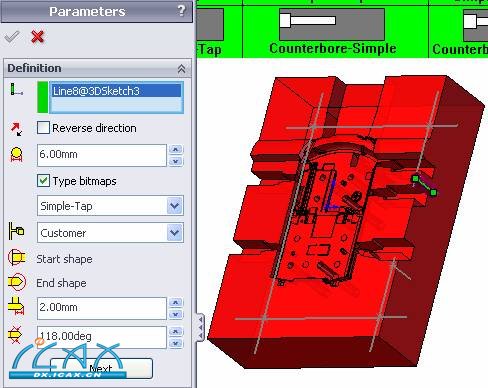

选择水路草图，设定水路直径，选择钻孔类型及其它参数，点击next

选择类型、参数相同的路径，直接点击next

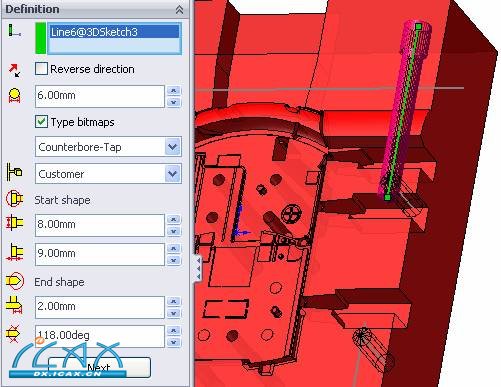

选择图示路径，作如下设定，按next

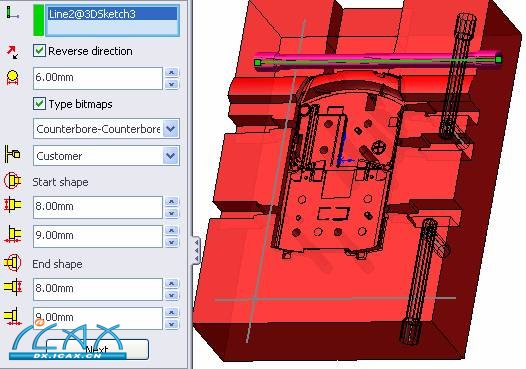

选择图示路径，作如下设定，按next

对全部路径设置好参数后，打勾确定，系统旋转切出运水孔
