浇注系统的设计2
此草图是特征草图，可以编辑（草图平面，草图尺寸）

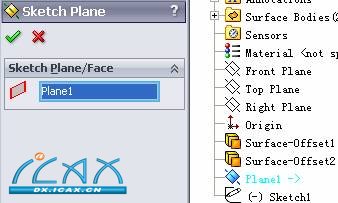

点击编辑草图平面，选择plane1，打勾确定
点击编辑草图，如图，完成编辑，退出草图
水平流道：点击水平流道，按apply，

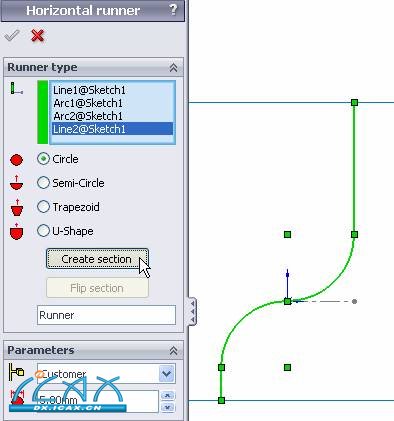

进入水平流道对话框，选取四段流道草图，流道截面形状，输入流道大小，

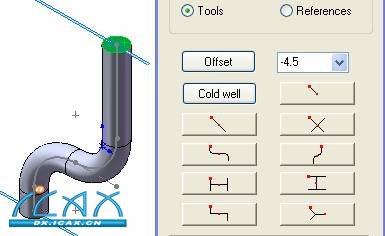

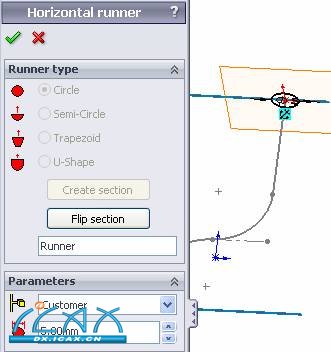

点击greate section，生成截面草图，  打勾确定，生成水平流道 胶口端偏移-4.5，先选要偏移的面，输入数值，点击offset

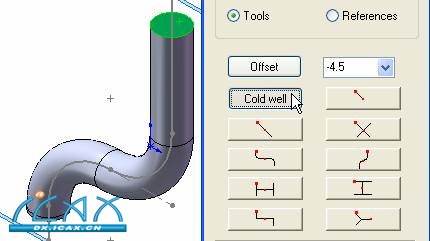

冷料井，选择图示端面，点击cold well
|
