[3D QuickMold塑胶模具设计] 10.浇注系统的设计

2011-7-9 14:56| 查看: 46657| 评论: 0|原作者: 智诚科技|来自: 智诚科技

摘要: 设计流道点击流道工具弹出feeding对话框，点选references，按apply，进入流道对话框隐藏前、后模，按图示选择两曲面作为流道参照面，再选一草图平面，打勾从特征树中打开流道零件，流道特征如图按ctrl+1转为正视图， ...

浇注系统的设计3

设计浇口，点选gate design，按apply

按图选择侧浇口，浇口起始点，参照基准面，设定数值，打勾确定

同上，作出另一浇口

竖直流道，点选竖直流道，按apply

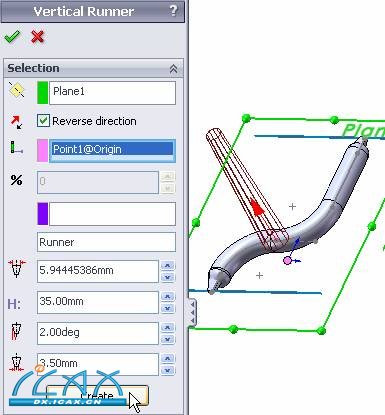

进入竖直流道对话框，按图选择设定，打勾确定

编辑竖直流道特征

给定第二方向拉伸深度，拔模斜度，打勾确定
