模架创建(步骤11-20)

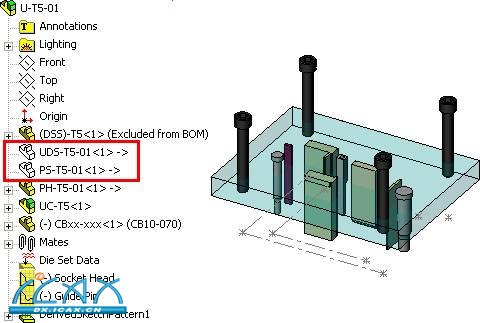

11. 从3DQuickPress 工具条单击零部件设计

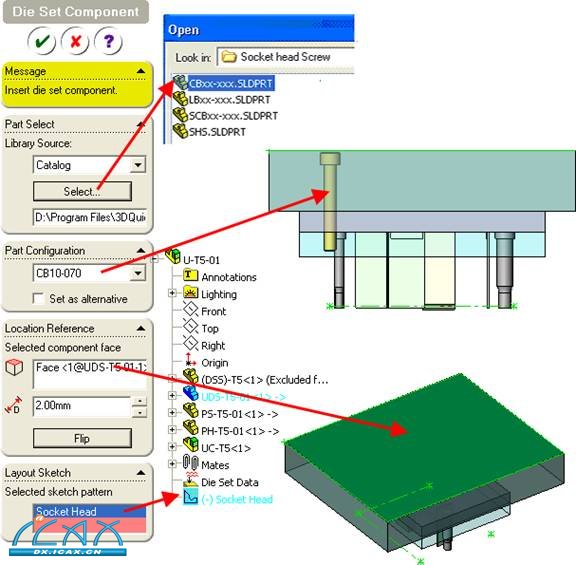

，调整视图到底视或最佳视角，在对话框中选择插入对象路径、规格、参考位置以及所绘制的螺丝位置。

创建M和L组件之间的共享草图

12. RMB选择(DSS)-T5<1>在快捷菜单中打开零件。

13. 重复第8步操作创建导柱的草图X-size = 100, Y-size = 95。

14. 重命名草图为Guide Pin。

15. 按Ctrl+TAB键回到U-T5-01 Assembly。

16. 隐藏上模板。

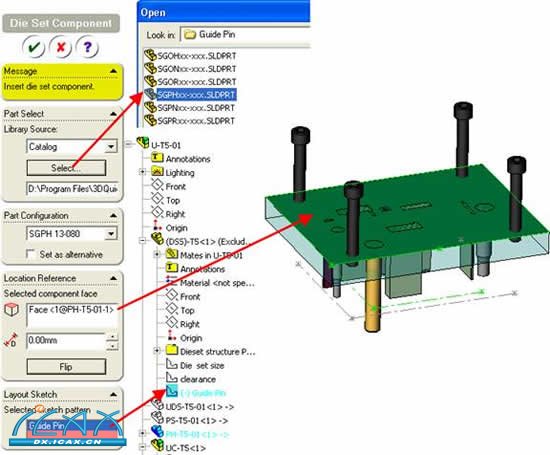

17. 重复第11步操作选择冲头夹板的上表面和导柱草图Guide Pin 为插入参考点。

18. 从菜单选择3DQuickPress->模架设计->创建模架开孔…。

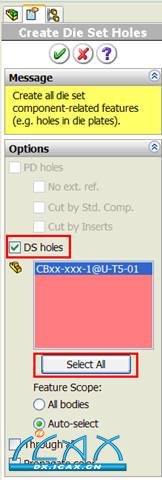

19. 勾选DS 孔，并点选择所有螺丝。

20. 单击OK确定产生孔。
