[第二章草图曲线] 2.5对草图施加尺寸约束, 镜像，转换至/自参考对象，备选解

2011-5-24 12:54| 查看: 59058| 评论: 7|原作者: 今明科技|来自: 今明科技

摘要: 本章主要讲述对草图施加尺寸约束与几何约束。尺寸约束是用尺寸标注去约束草图曲线。几何约束是用几何特性去约束草图曲线。使用草图约束可对曲线的创建更简单、更准确。

熟练基本操作1

打开文件sketch_mirror.prt.（草图.rar）镜像草图曲线,并将辅助线转换为参考线。

步骤一：点击开始 →建模，展开部件导航器。选取草图特征，编辑特征，进入草图空间。

步骤二：在草图工具上选取镜像，以基准YC轴作为镜像轴，镜像草图曲线。

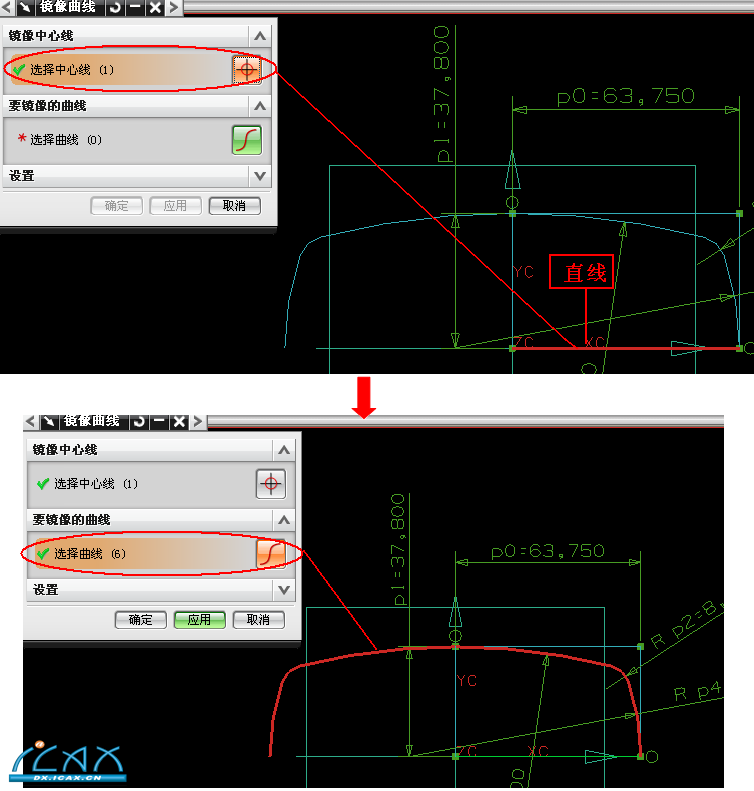

步骤三：点击镜像，以沿直线作为镜像轴，镜像草图曲线。

1 234 5 / 5 页下一页
