熟练基本操作3

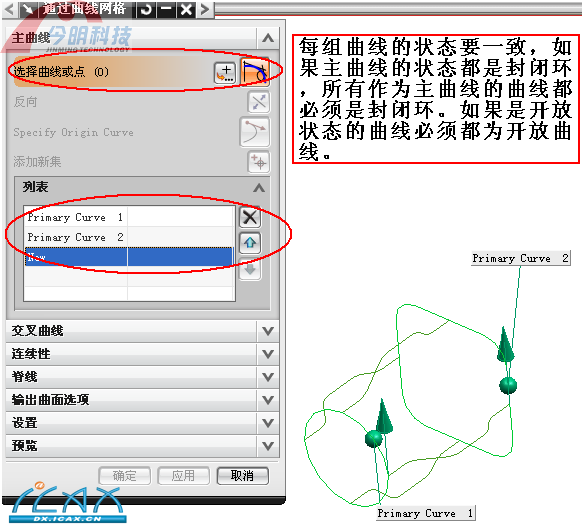

操作三：打开部件through_curves_mesh_3.prt，进入建模。当两组曲线中的一组形成封闭环时，创建的曲面需要是封闭曲面，且形成封闭环的那组曲线只能做交叉线，必须重复使用第一条交叉曲线作为最后一条交叉曲线（主曲线不能重复使用同一条曲线）。 步骤一：从菜单插入→网格曲面→通过曲线网格。应用通过曲线网格创建曲面，选取主曲线。

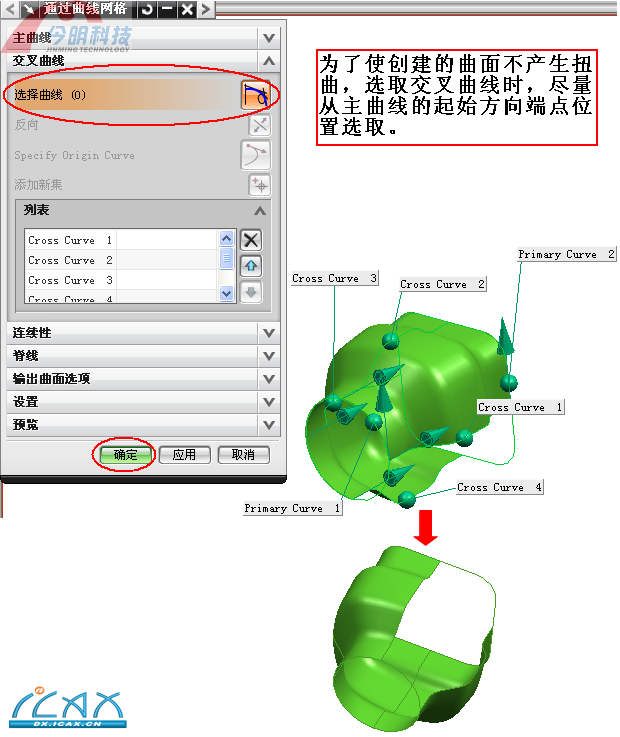

图CH16_15 步骤二：选取交叉曲线。
图CH16_16 步骤三：编辑曲面。

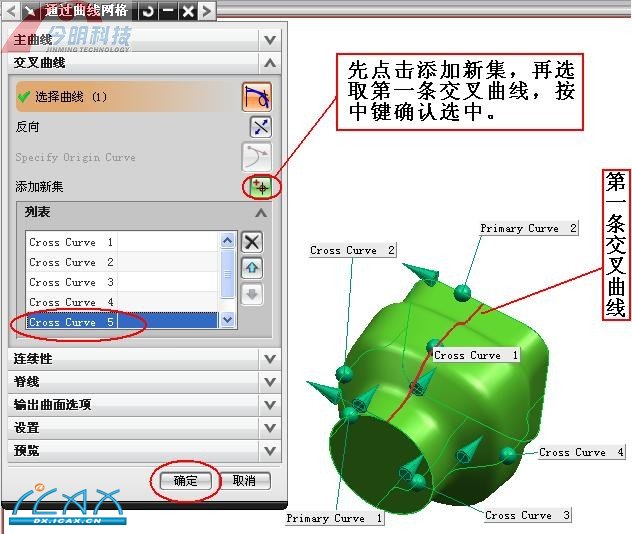

图CH16_17 步骤四：添加第一条交叉曲线作为最后一条封闭的交叉曲线。
图CH16_18 步骤五：确定后显示效果为实体图。
图CH16_19 |
