创建非平面上的孔

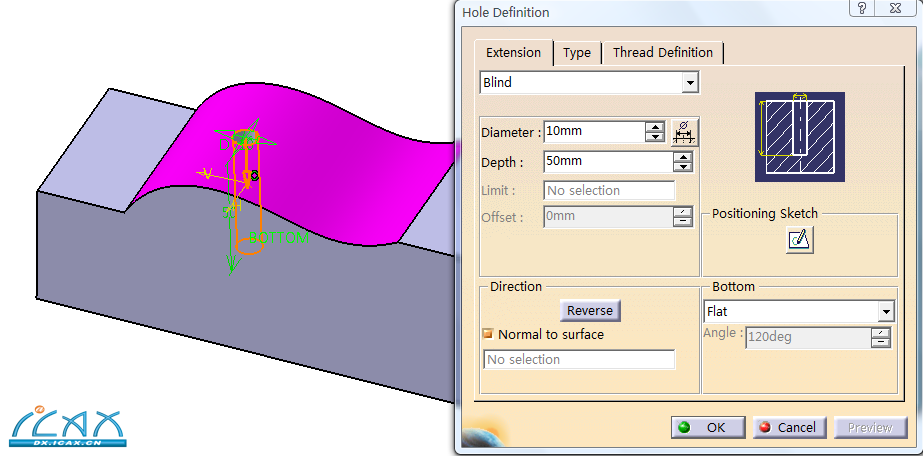

4：创建非平面上的孔 1）打开\Training Part\Part Design\ Surface Hole.CATPart 文件，按住键盘的Ctrl键，依次选择图形的Point.1点特征和紫色面，点击创建孔特征指令  。
2）取消法向曲面选项，选择xy plane 平面作为孔的新方向，单击改变方向。（注：选择曲面创建孔特征，默认方向是曲面的法向。）   3）修改深度类型，直到曲面（Up To Surface）选项，限制选项选上Extrude.1 曲面特征。
4）修改孔底部类型为V形状，单击确认完成。
