电极模板的修改（一）

打开工程图demo_el-EL-001_Drawing.elt

如下图操作

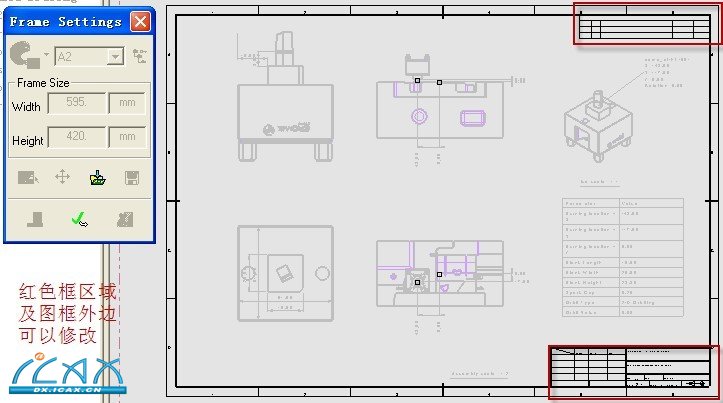

图框被激活，使用绘图工具对图框进行修改。

如下图所示：双击Assembly ：%%part_name

下图所示，在弹出的对话框中点击Assembly ：%%part_name。

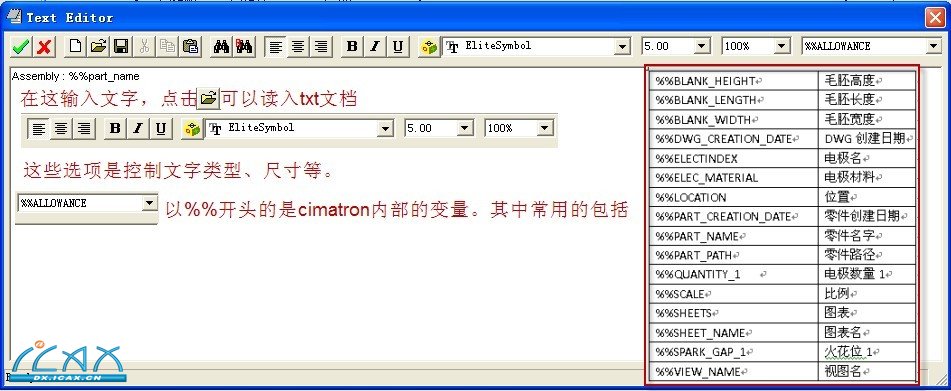

弹出文字编辑对话框，如下图所示。

对文本进行修改后，点击保存。

将图框修改成符合自己公司格式后，点击保存修改。点击成图框格式，图框位置在X:\Cimatron\CimatronE\Data\frames。点击退出修改。如下图所示。
