[3D QuickMold塑胶模具设计] 02.实体分模基础

一：实体补孔部分

1点击 ，新建一零件文件。

2单击Insert/part,插入塑胶零件\QuickMold AP\课程2-实体分模基础\A-concept\concept-exercise\ Concept Original.SLDPRT，出现Insert part对话框，勾选 ，勾选 ，其他不勾选，如下图1所示，点击 确认。则出现 对话框，在对话框里点击 ，在 栏输入90°，让实体模型绕X轴旋转90°，使产品的开模方向指向Z轴的正方向。



3 点击file/save,保存文件，文件名Concept -ref.SLDPRT

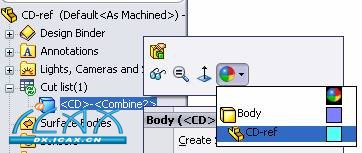

4 改变实体颜色，点击edit Appearance



5，点击Tools/Add-Ins,勾选3DQuickMold2009，点击 ，则加载了3DQuickMold分模模块，这时界面会出现如下工具条。

点击3DQuickMold/ start project,或者点击启动图标 ，弹出

对话框，点击 ，启动3DQuickMold。这时特征管理器上会出现分模管理器图标，如下图所示，点击Insert/Weldments/Weldment,或者直接点击图标 ，加上焊接件功能。

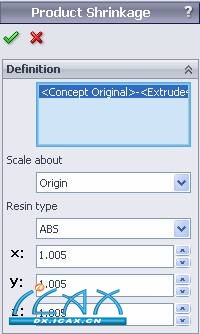

6，点击收缩率图标 ，设置收缩率，选择产品，Scale about项选择Origin，Resin type选择ABS，则下面的x，y，z项变为1.005,点击 确定。

7，单击定义工件大小图标 ，设置模仁尺寸，如下图所示
