摘要: 实体分模基础（1）课程2：实体分模基础一：实体补孔部分1点击，新建一零件文件。2单击Insert/part,插入塑胶零件\QuickMold AP\课程2-实体分模基础\A-concept\concept-exercise\ Concept O ...

实体分模基础5

3，产品的分型面改变。打开产品图，如下图1所示，做一切除特征（减材料）。切换到分模零件窗口，则分模零件立刻反映出产品的改变，如下图 2所示。

点击

，选择

，切换到前、后模装配图窗口，点击重生成图标

，则生成的前、后模出现错误，如下图所示。

点击

，选择，切换到分模零件图窗口，做一拉伸实体简化分型面，如下图所示。

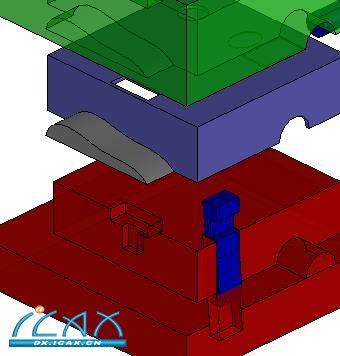

点击，选择，切换到前、后模装配图窗口，点击重生成图标，则重新生成前、后模，如下图所示。

拷贝所补的实体到后模，点击模具工具图标

，选择粘贴实体图标

，则出现粘贴实体对话框，如下图所示，在零件栏从图形区选择后模，在实体选择栏从图形区选择所补实体，点击

确认，如下图所示。

组合后模实体。打开后模零件，点开实体文件夹，选择所有实体，点击鼠标右键，选择组合命令，如下图所示，组合成一个实体。
