CATIA拆面补面教程，根据曲线补面教程

2012-12-25 17:48| 查看: 87502| 评论: 0|原作者: biiby|来自: 开思论坛

摘要: 1：打散。打散方便查看线的性质，分析线的质量，一般用在处理无参曲线，有参的自己都可以控制线的质量了。2：给中间的创建两根相切直线，给后面的辅助面做准备。3：参考yz plane 平面拉伸两个曲面，长度不限制。4：缝 ...

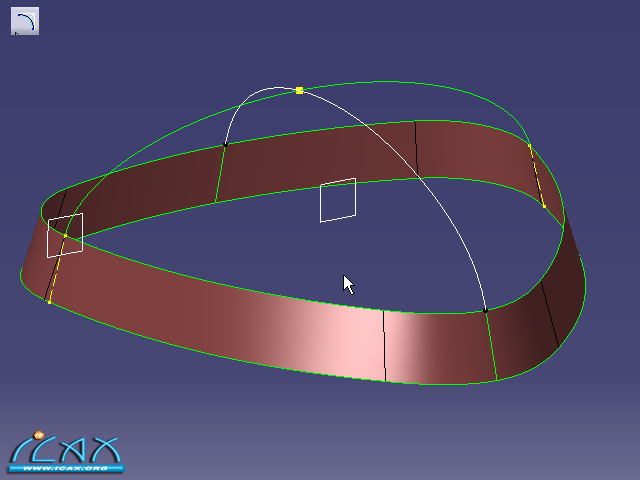

7：创建圆锥曲线，相切两交线过一曲线交点。（具体细节可以参考零件图档）
圆锥曲线的优点：保证了整个曲线方向的一致性。
2012-12-25 10-37-55.png

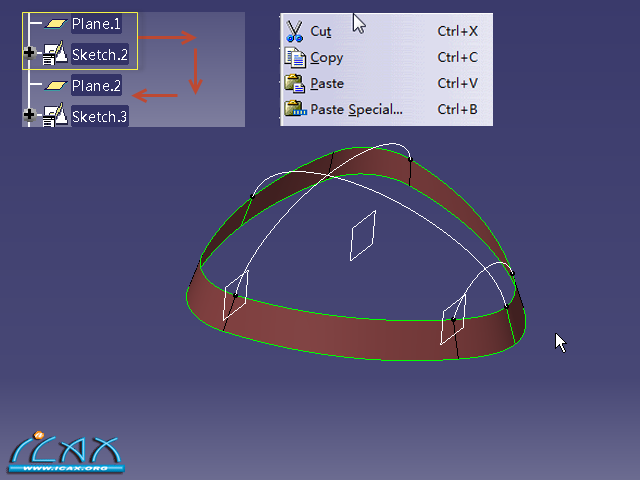

8：一起复制草图跟平面，在曲面几何集上粘贴，并且修改粘贴后的平面，定义新的平行点。（复制粘贴完美的利用了参数建模的优点）
2012-12-25 10-42-02.png

分割曲线，为后面的边界面做准备。
2012-12-25 10-49-48.png

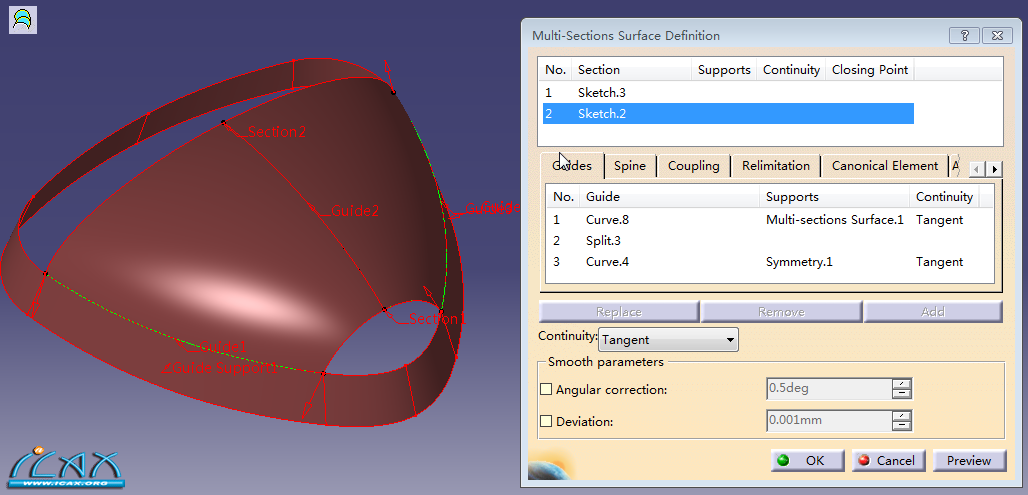

9：创建边界面，创建的草图圆锥线作为截面线，三条原来的曲线作为轨迹线，辅助面作为相切面。（具体细节可以查看图档）
2012-12-25 10-54-14.png
