CATIA拆面补面教程，根据曲线补面教程

2012-12-25 17:48| 查看: 87628| 评论: 0|原作者: biiby|来自: 开思论坛

摘要: 1：打散。打散方便查看线的性质，分析线的质量，一般用在处理无参曲线，有参的自己都可以控制线的质量了。2：给中间的创建两根相切直线，给后面的辅助面做准备。3：参考yz plane 平面拉伸两个曲面，长度不限制。4：缝 ...

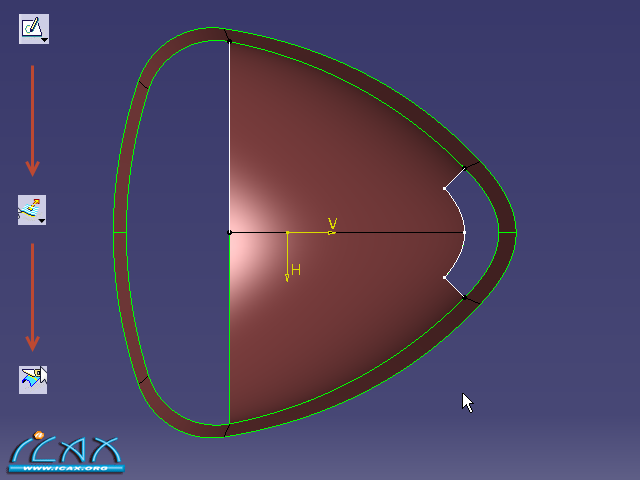

14：进草图画线拉伸曲面，切、切。顶部那根面是侧面切过去的。（具体细节可以参考零件）

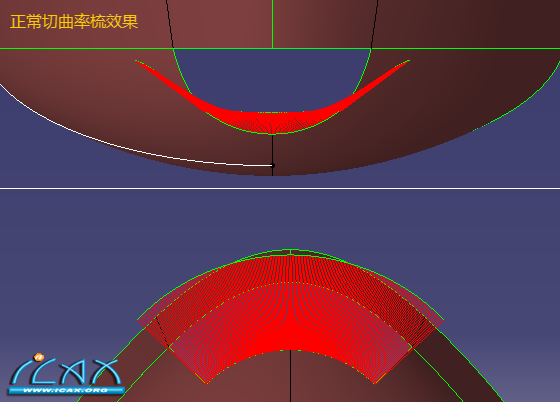

正常操作：
2012-12-25 11-17-36.png

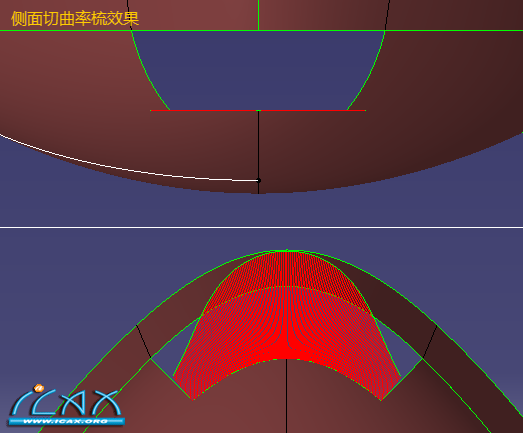

侧面切过去操作：
2012-12-25 11-23-20.png

2012-12-25 11-30-00.png

2012-12-25 11-32-31.png

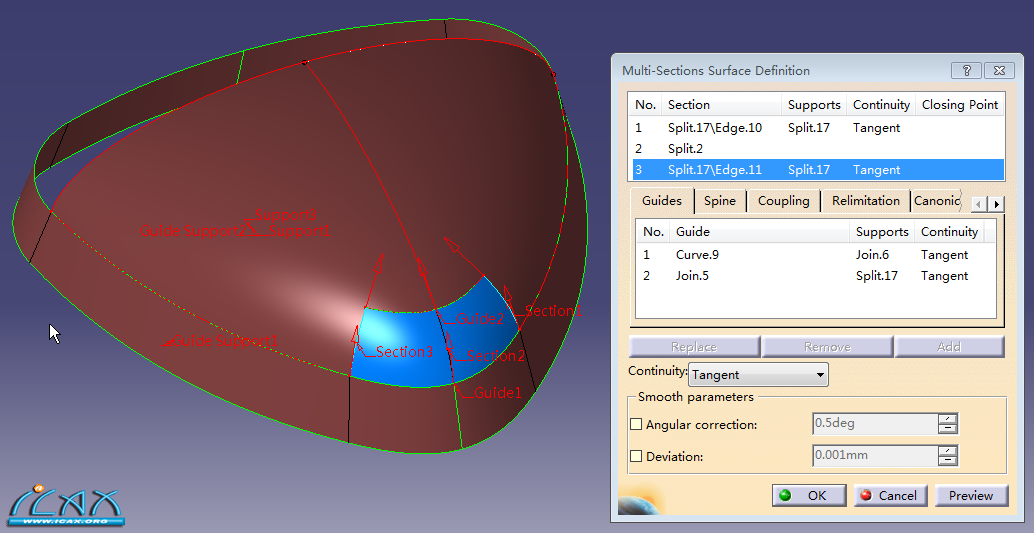

15：剩下的就是分割曲线，参考大面的做法创建一个边界曲面。

2012-12-25 11-36-24.png

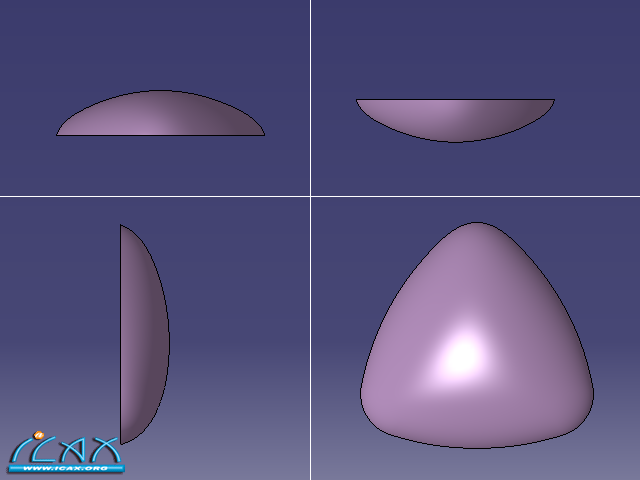

完成：
2012-12-25 11-40-15.png
