[Solid Edge入门]第四章 轮廓和草图（三）

3D图纸尺寸标注

可在轴测图中添加3D尺寸标注。在图纸中，3D尺寸标注使用关联模型确定实际距离，而不是2D图纸上的空间。可采用3D尺寸标注的方式添加线性、半径或者角度Smart Dimension（智能尺寸）。

注：

如需在3D模型中添加尺寸标注和注释，使用带状工具条中PMI 选项卡上的命令。参见帮助手册《产品制造信息（PMI）》。

线性3D尺寸标注

半径3D尺寸标注

半径3D尺寸标注

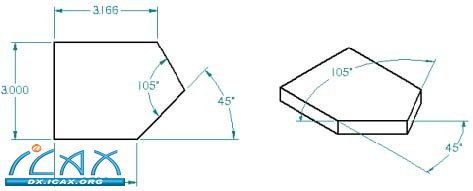

角度3D尺寸标注

对于角度3D尺寸标注，模型平面和相邻的直线表面平面都是有效的尺寸标注平面。

工作流程

在轴测图中添加3D尺寸标注的工作流程与添加2D尺寸标注相同。但是，如果图纸视图已过时，在标注尺寸之前，必须使用Update View（更新视图）命令使视图与模型同步。

3D环境中的尺寸标注都参照某个尺寸标注平面。在图纸中，这取决于选定的元素。在添加尺寸标注时，可随时更改该平面。在图纸中，使用N和B键更改尺寸标注平面。
