图纸视图属性对话框、关于在图纸中添加的准则、尺寸标注组

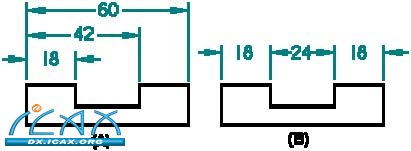

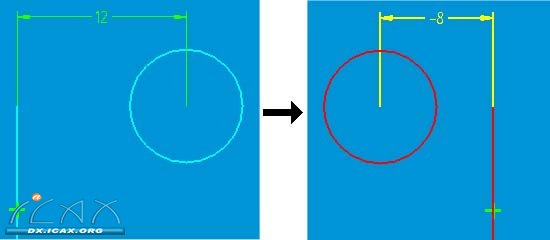

Drawing View Properties(图纸视图属性)对话框Drawing View Properties(图纸视图属性)对话框中General(常规)页上的Create 3D Dimensions In Pictorial Views(在轴测图中创建3D尺寸标注)复选框控制是否添加3D尺寸标注。默认情况下,轴测图中允许使用3D尺寸标注。 关于在图纸中添加的准则 3D尺寸代表的是实际模型空间,因此在分析尺寸标注之间的表面冲突时必须考虑视角。 例如,在轴测图中显示为圆形的除料特征可能实际上是椭圆形,而且近端半径尺寸可能不同。此外,在查看图纸时不可能一眼区分2D尺寸标注与3D尺寸标注(除非3D的放置位置不可能适用于2D尺寸标注)。 因此,有可能出现同一张图纸上同时包括2D和3D尺寸(尺寸值似乎存在冲突)的情况,这是因为2D尺寸代表的是图纸空间,而3D尺寸代表实际模型空间。牢记这一点并根据对现状和工作流程的认识,避免创建可能出现混淆的图纸。 尺寸标注组 可使用以下命令在尺寸标注组中添加尺寸标注。 • Distance Between(间距) • Angle Between(夹角) • Symmetric Diameter(对称直径) • Coordinate Dimension(坐标尺寸) 这些命令可使图纸上的尺寸标注操控更为方便。层叠或连续尺寸标注组中的所有尺寸标注都采用同一条尺寸轴线。
|
