[Solid Edge入门] 第五章 基本特征

轮廓验证

每种基于轮廓的特征对于可用的轮廓几何体类型都有一些要求。例如，作为基本特征的加料特征必须是封闭轮廓，但后续的特征则可以使用封闭或开放的轮廓。完成绘制轮廓，或者接受从草图选择的轮廓时，特征命令会检查以确认轮廓对该特征类型有效。如果用于创建特征的轮廓或者草图无效，Profile Error Assistant（轮廓错误助手）对话框显示一段关于轮廓错误的说明。在将光标移至这个说明上时，Profile（轮廓）窗口中会高亮显示存在错误的元素。

您可以点击错误说明以选择无效的元素并缩放到该元素、删除该元素、更改该元素颜色、更改该元素为构造几何体，或者将该几何体保存为草图或失败特征。可以修改轮廓然后点击Validate（验证）按钮来重新验证轮廓。如果轮廓有效，将会返回到下一个创建特征步骤。如果轮廓仍然包含错误，描述列表会更新以显示存在的错误。还可以将该轮廓存储为失败特征或草图。在轮廓验证期间，构造和参考元素都被忽略。

开放轮廓

当您使用端点开放的轮廓构造特征时，轮廓的端点会延伸至与现有模型的交点。直线会呈直线延伸（A）；圆弧会呈放射状延伸（B）。材料会在所选方向上，按着延伸轮廓的全部长度增加或移除。

多个轮廓

使用多个轮廓创建特征时，所有轮廓都必须是封闭的。下列特征命令可以用于使用多个封闭轮廓创建特征。

• Protrusion（增料）命令，在构造一个基本特征或者添加特征时。

• Revolved Protrusion（旋转拉伸）命令，在构造一个基本特征或者添加特征时候。所有轮廓必须使用同一个旋转轴。

• Cutout（除料）命令

• Revolved Cutout（旋转除料）命令，所有轮廓必须使用同一个旋转轴。

使用关键点定义特征范围

在装配环境中使用其他特征或其他零件上的关键点时，特征拉伸量与选定特征或零件上的关键点关联。修改父特征或父零件时，特征拉伸量随之更新。

从另一零件选择关键点时， 在当前文档与装配中的该零件之间会产生一个零件间链接。如需进一步了解零件间链接，请参见帮助主题：零件间关联性。

动态拉伸特征

Options（选项）对话框中View（视图）选项卡上的Dynamically Preview Feature Creation（动态预览特征创建）选项用于在特征创建拉伸步骤时动态显示特征。按CTRL+SHIFT+D可取消该选项。

选择该选项时，可以设定结果颜色和工具体颜色。结果颜色指生成特征的颜色。工具体与模型几何体不相交时，显示为除料的颜色。注意下例中，拉伸体与模型相交区域的颜色是默认工具体颜色。一旦拉伸体与模型相交，与模型相交的部分将变为默认结果颜色。

注：

在装配环境下，创建特征时只显示工具体。

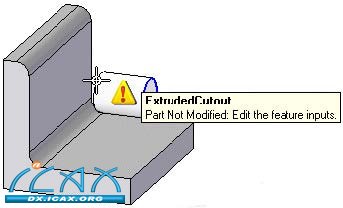

在动态特征创建时，若特征创建失败，将会显示警告和工具提示，它们能够提供错误信息。
